고정된 토지와 역동적인 물 환경 사이의 전환 구역은 엄격한 엔지니어링 과제를 제시합니다. 이 시점의 구조적 실패는 책임, 운영 수익 손실 및 액세스 제한으로 직접적으로 해석됩니다. 마리나 운영자와 해안가 개발자는 매일 복합적인 엔지니어링 문제에 직면하고 있습니다. 극심한 조석 변화를 수용하고, ADA 규정을 준수하며, 부식성이 높은 해양 환경에서 전환 하드웨어의 마모 가속화를 완화해야 합니다. 잘못 설계된 액세스 포인트는 모든 사용자에게 즉각적인 병목 현상과 안전 위험을 초래합니다.
이 기술 평가 가이드는 부유식 시스템과 접근 교량을 선택, 크기 조정 및 통합하기 위한 프레임워크를 제공합니다. 해안선 교대와 부유식 플랫폼 사이의 기계적 관계를 이해함으로써 시설 관리자는 장기적인 구조적 무결성, 운영 효율성 및 사용자 안전을 보장할 수 있습니다. 탄력적인 해안 접근 시스템을 구축하는 데 필요한 부하 이동, 자재 선택 및 특정 하드웨어 요구 사항을 검토합니다.
시스템 상호의존성: 플로팅 도크는 액세스 포인트만큼만 실행 가능합니다. 통로와 선착장 폰툰은 동적 하중 전달, 파도 작용, 조수 변동을 처리할 수 있는 통합 시스템으로 설계되어야 합니다.
재료 수명주기: 알루미늄 폰툰 또는 통로를 지정하면 우수한 내식성과 무게 대비 강도 비율이 제공되어 기존 목재 또는 보호되지 않은 강철에 비해 장기 유지 관리 오버헤드가 크게 줄어듭니다.
엄격한 ADA 규정 준수: 현대 마리나 설계에는 공평하고 방해받지 않는 접근을 보장하기 위해 정확한 통로 길이, 특정 경사 비율(최대 1:12), 명확한 회전 반경 및 엔지니어링된 전환 플레이트가 필요합니다.
기계적 마모 완화: 구조적 결함의 가장 높은 위험은 높은 주기 환경을 위해 튼튼하고 특별히 제작된 엘라스토머 및 스테인리스 스틸 하드웨어가 필요한 연결 지점(경첩, 교대 및 롤러)에서 발생합니다.

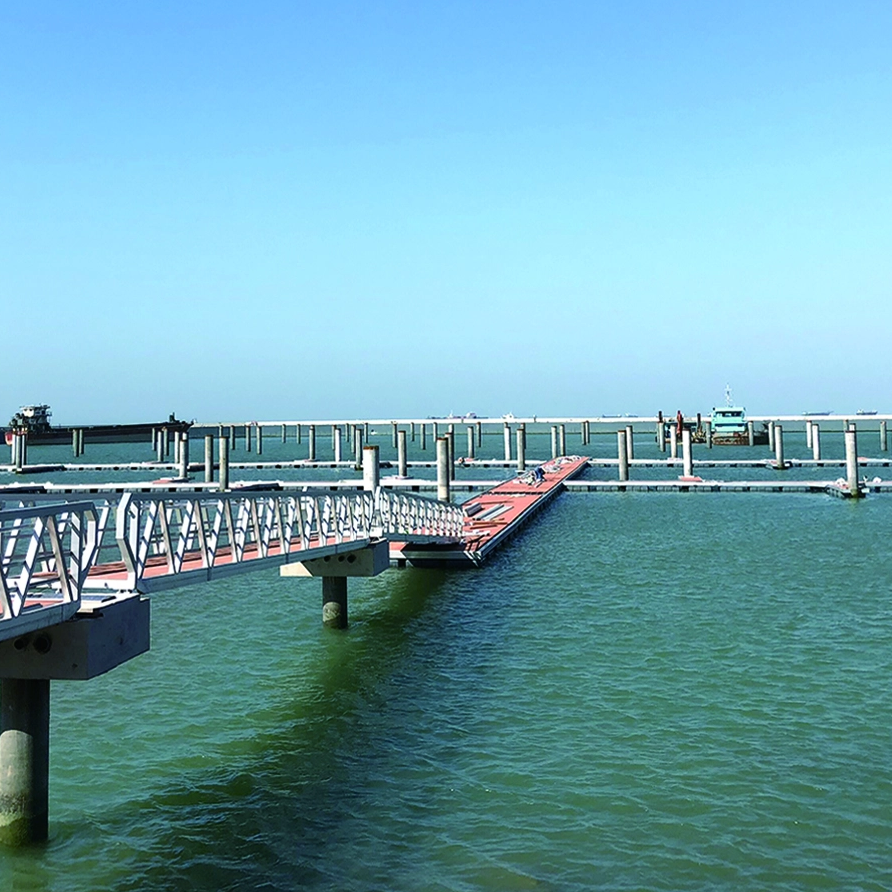

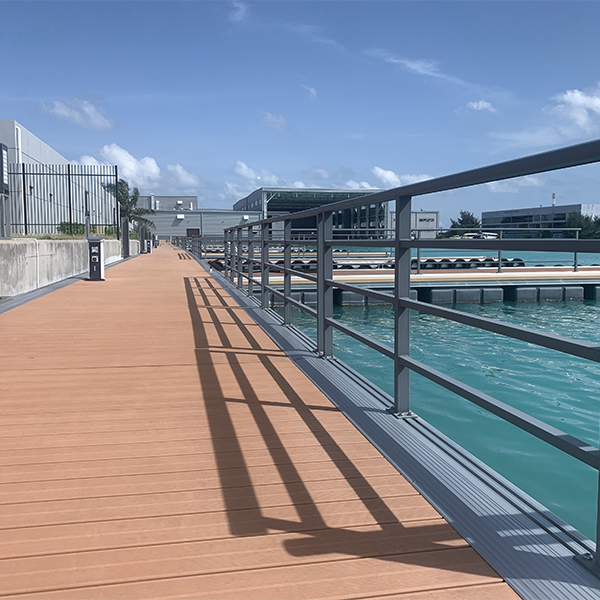

워터프론트 접근 인프라의 주요 목적은 수위, 항적 작용 또는 활하중에 관계없이 안정적이고 지속적인 이동 경로를 유지하는 것입니다. 이를 달성하려면 움직이는 부품 간의 정확한 조정이 필요합니다. 이 시스템은 고정된 해안선 교대, 연결식 교량, 부유형 수신기의 세 부분으로 구성된 생태계로 기능합니다. 단일 구성 요소에 필요한 로드 용량이 부족한 경우 전체 액세스 포인트가 문제가 됩니다.
바람, 파도 작용 및 보행자 교통량은 연결 지점에 다방향 스트레스를 발생시킵니다. 이러한 힘은 견고한 고정 장치보다는 엔지니어링된 공차를 요구합니다. 파도가 떠 있는 플랫폼에 부딪치면 에너지는 접근 경사로를 따라 해안선으로 직접 전달됩니다. 적절한 관절이 없으면 강성 조인트는 주기적 부하로 인해 파손됩니다. 엔지니어는 고정 하중, 활하중 및 환경 하중을 동시에 고려해야 합니다.
유역 레이아웃과 파도 감쇠 역학은 구조적 수명에 큰 역할을 합니다. 유역의 방향은 진입로의 구조적 하중에 직접적인 영향을 미칩니다. 헤비듀티 활용 통합된 파도 감쇠기 또는 방파제 역할을 하는 마리나 폰툰은 파괴적인 측면 힘으로부터 1차 착륙을 보호합니다. 이러한 전략적 배치는 힌지와 롤러의 피로를 줄여줍니다. 적절한 유역 설계는 가져오는 길이를 최소화하여 접근 인프라에 부딪히는 바람에 의해 생성된 파도의 크기를 직접적으로 제한합니다.
구조적 관계를 적절하게 평가하려면 현장 관리자는 다음과 같은 동적 부하 계수를 평가해야 합니다.
보행자 활하중: 표준 요구 사항에 따르면 혼잡한 행사나 긴급 대피를 수용하기 위해 평방피트당 100파운드(psf)를 지원해야 합니다.
바람 상승 및 측면 전단: 해안 설치는 허리케인급 바람을 견뎌야 하므로 특정 고정 메커니즘과 튼튼한 힌지 핀이 필요합니다.
비틀림 응력: 보트가 깨어나면서 부동 플랫폼에 비스듬히 부딪히면 경사로가 비틀립니다. 연결 하드웨어는 바인딩 없이 이러한 회전을 허용해야 합니다.
충격 하중: 선박이 착륙 플랫폼에 부딪히면 경사로 위로 막대한 충격파가 전달되므로 충격 흡수 받침대 패드가 필요합니다.
전통적인 목재 시스템은 해양 환경에서 심각한 운영 한계에 직면해 있습니다. 목재는 주기적인 파도 작용으로 인해 해양 천공, 부패, 쪼개짐, 패스너 느슨해짐에 매우 취약합니다. 목재는 시간이 지남에 따라 물을 흡수하여 부력 프로필을 변경하고 고정 시스템에 대한 부담을 증가시킵니다. 처리된 목재는 화학 물질을 물에 침출시켜 보호 서식지에 대한 규제 조사를 받습니다.
목재는 단기적인 초기 비용 절감 효과를 제공하지만 운영 수명은 다른 현실을 나타냅니다. 빈번한 구조 검사, 빈번한 데크 보드 교체 및 최종 플로트 고장으로 인해 목재는 상업용 응용 분야에서 유지 관리가 많이 필요한 선택입니다. 습기 변화에 따라 목재가 부풀어 오르고 수축함에 따라 패스너 풀아웃은 지속적인 문제로 남아 있습니다. 스트링거가 휘어져 데크 표면이 고르지 않아 걸려 넘어질 위험이 있습니다.
현대 시설에서는 주요 부동 자산으로 금속 구조물에 점점 더 의존하고 있습니다. 지정 알루미늄 폰툰은 높은 강도 대 중량 비율을 제공합니다. 이러한 특성으로 인해 부력 효율성이 높아지고 활하중 용량이 커지고 모듈 확장이 쉬워집니다. 알루미늄 프레임은 비틀림과 휘어짐을 방지하여 데크 표면을 완벽하게 수평으로 유지합니다. 압출 공정을 통해 유틸리티 채널을 프레임에 직접 통합하는 맞춤형 프로파일이 가능합니다.
알루미늄의 자연 산화층은 깊은 구조적 녹을 방지합니다. 이는 바닷물과 기수 환경에 이상적입니다. 지속적인 아연 도금 점검이 필요한 강철과 달리 알루미늄은 표면 유지 관리를 최소화하면서 구조적 무결성을 유지합니다. 해양 등급 합금, 특히 6061-T6은 뛰어난 항복 강도를 제공하는 동시에 쉽게 운반하고 설치할 수 있을 만큼 가볍습니다. 알루미늄 프레임의 용접 조인트는 볼트로 고정된 목재 프레임보다 수십 년 동안 지속되는 견고하고 견고한 연결을 제공합니다.
콘크리트 시스템은 대규모 변위와 탁월한 파도 감쇠 이점을 제공합니다. 그들의 엄청난 질량은 웨이크 동작을 효과적으로 약화시킵니다. 그러나 전문적인 파일 고정과 더 높은 초기 설치 노력이 필요합니다. 내부 철근이 부식되면 콘크리트가 부서지기 쉽습니다. 미세 균열로 인해 바닷물이 철근 보강재에 도달하여 콘크리트 덩어리가 팽창하고 날아가게 됩니다. 이를 수리하려면 값비싼 에폭시 주입이 필요합니다.
낮은 등급의 플라스틱이나 복합재는 UV 분해 위험에 직면해 있습니다. 고밀도 폴리에틸렌(HDPE)은 충격에 강하지만 알루미늄이나 콘크리트의 견고한 스패닝 기능이 부족하여 종종 내부 금속 보강이 필요합니다. 강화되지 않은 플라스틱 플로트는 무거운 하중이나 극심한 열로 인해 변형되어 보행 표면의 안정성을 손상시킬 수 있습니다.
재료 유형 |
구조적 항복 강도 |
부식 저항 |
유지보수 빈도 |
기본 애플리케이션 |
|---|---|---|---|---|
처리된 목재 |
낮음에서 보통 |
나쁨 (화학적 처리 필요) |
높음(연간 패스너 검사) |
보호된 주거용 부두 |
6061-T6 알루미늄 |
높은 |
우수(자연산화) |
낮음(육안 용접 검사) |
상업용 선착장, 교통량이 많은 접근 |
철근콘크리트 |
매우 높음 |
보통(철근 파손 위험) |
보통 (균열 밀봉) |
노출된 해안 방파제 |
HDPE 복합재 |
낮음(금속 코어 필요) |
훌륭한 |
낮은 |
작은 내륙 호수, 임시 접근 가능 |
조수 범위와 램프 길이 사이의 수학적 관계는 사용자 안전을 나타냅니다. 에이 현교는 썰물 때 최대 경사각을 초과하지 않도록 충분히 길어야 합니다. 짧은 경사로는 음조 시에는 불가능할 정도로 가파른 경사를 만듭니다. 경사면이 안전 한계를 초과하면 이동 장치가 견인력을 잃고 보행자가 심하게 넘어질 위험이 있습니다.
현장별 수심 측량 및 조수 조사를 실시하는 것은 필수입니다. 엔지니어는 최저 천문조(LAT)와 최고 천문조(HAT)를 사용하여 필요한 최소 길이를 결정합니다. 목표는 가장 낮은 워터마크에서도 경사를 관리할 수 있도록 유지하는 것입니다. 고정 교대 힌지에서 LAT의 플로팅 데크까지의 수직 낙하량을 계산해야 합니다. 삼각법을 사용하여 경사가 1:12보다 가파르지 않게 유지하는 데 필요한 빗변을 결정합니다.
대규모 조수 변동은 어려운 공학적 문제를 야기합니다. 20피트의 조수 변화가 있는 지역에서는 단일 표준 경사로는 비실용적이고 과도한 길이가 필요하며 때로는 150피트를 초과하기도 합니다. 이로 인해 관리하기 어려운 구조적 변형이 발생합니다. 그 길이의 단일 경간은 강풍 속에서 돛과 같은 역할을 하며 중앙이 처지는 것을 방지하기 위해 거대하고 값비싼 트러스가 필요합니다.
엔지니어는 텔레스코픽 시스템이나 다단계 관절형 플랫폼을 사용하여 이 문제를 해결합니다. 이러한 구성은 중간 플로팅 랜딩을 사용하여 극단적인 수직 전환을 차단합니다. 이 접근 방식은 개별 램프 섹션을 관리 가능하게 유지하고 조석 주기 전체에 걸쳐 안전한 경사 각도를 유지합니다. 다단계 시스템은 중간 말뚝과 부유식 플랫폼으로 지원되는 일련의 스위치백을 활용하여 해안선에 필요한 공간을 크게 줄입니다.
롤러와 힌지는 기계적 고장의 주요 지점을 나타냅니다. 지속적인 움직임으로 인해 표준 하드웨어가 빠르게 파괴됩니다. 바인딩 롤러로 인해 경사로가 플로팅 플랫폼을 밀어 정렬 상태에서 벗어나게 합니다. 롤러가 작동하면 경사로 바닥이 쟁기처럼 작용하여 부유 플랫폼의 데크를 파내고 막대한 전단력을 해안선 교대에 다시 전달합니다.
완화에는 특정 하드웨어 솔루션이 필요합니다. UHMW(초고분자량) 폴리에틸렌 롤러는 조용하고 마찰 없는 움직임을 제공합니다. 해양 등급 스테인리스 스틸 힌지 핀은 전단력에 저항합니다. 자체 조정식 전환 플레이트는 바인딩, 구조적 피로 및 소음을 방지하는 동시에 부드러운 보행 표면을 제공합니다. 전환 플레이트는 넘어지는 것을 방지하기 위해 경사진 모서리를 갖추고 있어야 하며 미끄럼 방지 골재로 코팅되어야 합니다.
주기가 높은 환경을 위한 주요 하드웨어 사양은 다음과 같습니다.
어버트먼트 힌지: 그리스 처리 가능한 청동 부싱이 있는 최소 1인치 직경의 316L 스테인레스 스틸 핀.
롤러 어셈블리: 강화된 알루미늄 트랙 플레이트에서 작동하는 견고한 스테인리스 스틸 축에 장착된 이중 휠 UHMW 롤러입니다.
전환 플레이트: 램프 프레임에 피아노 힌지가 연결된 1/4인치 알루미늄 다이아몬드 플레이트.
패스너: 진동으로 인한 풀림을 방지하기 위해 움직이는 모든 어셈블리에 나일론 삽입 잠금 너트가 있습니다.
미국 장애인법(ADA)은 선착장에 대한 엄격한 지침을 제공합니다. 핵심 규칙은 최대 경사 비율을 1:12로 규정합니다. 특정 길이를 초과하는 경사로는 사용자 피로를 방지하기 위해 수평 휴식 플랫폼이 필요합니다. 이러한 휴식용 플랫폼은 완전히 수평이어야 하며 휠체어가 뒤로 굴러가지 않고 안전하게 멈출 수 있도록 충분한 공간을 제공해야 합니다.
극심한 저수위 상황에 대한 기술적 예외가 존재하지만 시설에서는 준수 사항을 꼼꼼하게 문서화해야 합니다. 램프 착륙이 플로팅 플랫폼과 만나는 곳에서는 회전 반경 사양에 따라 최소 여유 공간이 지정됩니다. 이를 통해 휠체어에 갇히는 것을 방지하고 사용자가 메인 부두로 90도 회전하여 안전하게 이동할 수 있습니다. 착지 장소는 이동 장치의 완전한 360도 회전을 수용할 수 있도록 최소 60인치 x 60인치의 빈 공간을 제공해야 합니다.
지속적이고 잡을 수 있는 난간은 협상할 수 없습니다. 일반적으로 킥 플레이트 형태의 가장자리 보호 장치는 이동 장치가 가장자리에서 미끄러지는 것을 방지합니다. 이러한 장벽은 경간 전체 길이에 걸쳐 이루어져야 합니다. 난간은 보행 표면 위 정확히 34~38인치에 위치해야 하며 경사로의 상단과 하단을 넘어 연장되어야 합니다.
데크 재료는 습한 환경에서 최대 견인력을 제공하는 동시에 물과 잔해물이 통과할 수 있어야 합니다. 마이크로 메쉬 유리 섬유 격자와 홈이 있는 알루미늄이 탁월한 선택입니다. 이 제품은 고인 물을 방지하고 휠체어 캐스터를 방해하지 않으면서 공격적인 미끄럼 방지 기능을 제공합니다. 목재 데크는 홈이 파여 있어도 조류로 인해 미끄러워지며 안전한 견인력 수준을 유지하려면 지속적인 압력 세척이 필요합니다.
움직이는 조인트를 통해 유틸리티를 라우팅하려면 신중한 계획이 필요합니다. 담수 라인, 전기 도관 및 연료 공급 라인은 보행자 경로를 방해하지 않고 구조물을 따라 직접 통합되어야 합니다. 유연한 유틸리티 루프는 파열 없이 수직 이동을 수용합니다. 이러한 루프는 꼬임 없이 썰물 시 최대 확장과 만조 시 최대 압축을 처리할 수 있는 크기여야 합니다.
안전 편의 시설은 전반적인 사용자 경험을 향상시킵니다. 비상 탑승 게이트, 가시성이 높은 LED 조명, 주변 안전 사다리의 구조적 통합으로 우발적인 물 유입 시 신속한 대응 능력을 보장합니다. 조명은 밤에 유역을 항해하는 보트 타는 사람의 눈을 멀게 하지 않고 데크 표면을 비추기 위해 난간 기둥에 낮게 설치되어야 합니다.
고정된 해안선 교대는 전체 시스템을 고정합니다. 폭풍 해일 동안 부유 시스템에 의해 생성된 막대한 인장력을 견뎌야 합니다. 깊은 콘크리트 기초와 엔지니어링된 방파제 타이백이 표준 요구 사항입니다. 조수 침식으로 인한 지하 침식을 방지하기 위해 교대를 방파제 뒤에 부어야 합니다. 엔지니어는 폭풍이 치는 동안 경사로를 통해 전달되는 최대 측면 하중을 기준으로 데드맨 앵커 크기를 계산합니다.
부유 부분의 고정은 해저 구성과 현재 속도에 따라 달라집니다. 파일 가이드 시스템은 뛰어난 수직 이동을 제공하지만 깊은 진흙이 필요합니다. 체인 앤 블록 앵커링 또는 스티프 암은 암석이 많은 해저 또는 심해 설치에 대한 대안을 제공합니다. 해저에 뚫린 나선형 앵커는 느슨한 모래에서 뛰어난 고정력을 제공하며 충격 하중을 흡수하는 견고한 탄성 로드를 통해 플로팅 플랫폼에 연결됩니다.
개별 부동 모듈 사이의 전환 지점은 일정한 비틀림 변형을 견뎌냅니다. 견고한 볼트 체결은 파도의 영향으로 파손됩니다. 유연한 탄성 충격 흡수 커넥터는 이러한 변형을 효과적으로 처리합니다. 구조적 통일성을 유지하면서 도크가 물과 함께 물결칠 수 있도록 합니다. 이 커넥터는 철판 사이에 압축된 무거운 고무 블록을 사용하여 프레임이 찢어지기 전에 파도의 운동 에너지를 흡수합니다.
습한 환경에서 서로 다른 금속을 혼합하면 갈바닉 부식이 발생합니다. 덜 귀한 금속은 빠르게 자신을 희생합니다. 수명을 연장하려면 유전체 패드나 희생 양극을 사용하여 부품을 분리하는 것이 필수적입니다. 장벽 없이 스테인레스 스틸을 알루미늄에 직접 볼트로 고정하지 마십시오. 나일론 와셔, Tef-Gel 또는 micarta 플레이트를 사용하여 금속 사이의 전기 연결을 끊습니다.
현실적인 연간 유지 관리 체크리스트를 통해 운영이 원활하게 진행됩니다. 시설 관리자는 성수기 이전에 용접부를 검사하고, 모든 볼트의 토크 사양을 확인하고, 롤러 트랙에 잔해물을 제거하고, 유틸리티 연결부에 대한 압력 테스트를 수행해야 합니다. 이러한 기본 점검을 무시하면 폭풍우 발생 시 치명적인 오류가 발생합니다.
정확한 경사 요구 사항을 결정하기 위해 정확한 수심 측량 매핑 및 조수 범위 데이터 수집을 포함한 포괄적인 현장 조사를 시작합니다.
동적 하중 전달을 계산하고 적절한 해안선 교대 기초를 지정하려면 자격증을 갖춘 해양 구조 엔지니어에게 문의하세요.
기성 부품을 구매하는 대신 제조업체로부터 스탬프가 찍힌 엔지니어링 도면과 검증 가능한 부하 계산을 요구합니다.
힌지, 롤러 및 갈바닉 부식 표시기에 초점을 맞춘 엄격하고 문서화된 연간 검사 일정을 시행하십시오.
답변: ADA 표준에서는 최대 기울기를 1:12(8.33%)로 규정하고 있습니다. 극심한 조석 변동에는 예외가 존재하지만 특정 연속 길이를 초과하는 경사로에는 휴식 플랫폼이 필요합니다.
A: 길이는 최저 천문조(LAT)와 필요한 최대 경사각을 사용하여 계산됩니다. 이 공식은 예상되는 최저 수위 동안 경사로가 1:12 경사 이하로 유지되도록 보장합니다.
A: 알루미늄은 뛰어난 내식성을 제공하고 부패와 쪼개짐을 제거하며 유지 관리가 덜 필요하고 일관된 부력을 제공하며 구조적 무결성을 손상시키지 않고 유틸리티 추격을 쉽게 통합합니다.
A: 전환 플레이트는 이동 램프와 부동 플랫폼 사이의 간격을 연결합니다. 매끄럽고 연속적인 표면을 만들어 조류 변화 중에 넘어지는 위험과 휠체어 끼임을 방지합니다.
A: 유틸리티는 유연한 루프와 확장 조인트를 사용하여 라우팅됩니다. 라인 파열을 방지하고 보행자 경로를 깨끗하게 유지하기 위해 구조물 아래 또는 옆에 있는 전용 채널에 고정됩니다.
A: 엔지니어들은 착륙 지점에서 UHMW 폴리에틸렌 롤러를 사용합니다. 이 롤러는 데크에 설치된 보호용 금속 트랙 플레이트 위에서 미끄러지면서 무게를 분산시키고 가우징이나 마찰 손상을 방지합니다.
