기본 부동 플랫폼은 물 위에 필요한 부력과 기능적 발자국을 제공합니다. 그러나 모든 마리나의 운영 안전성, 구조적 수명 및 전반적인 사용자 경험은 전적으로 통합 액세서리에 의해 결정됩니다. 마리나 운영자와 상업용 부두 소유주는 뚜렷한 과제에 직면해 있습니다. 엄격한 안전 규정을 충족하고 가혹한 해양 환경을 견딜 수 있는 하드웨어를 선택해야 합니다. 또한 불필요한 업그레이드에 과도한 자본을 투자하지 않고 다양한 선박 크기를 수용해야 합니다.
이 가이드는 상용 등급 도크 액세서리를 후보로 선정하고 구현하기 위한 기술 평가 프레임워크를 제공합니다. 우리는 계류 하드웨어 및 유틸리티 배포부터 모듈형 커넥터까지 모든 것을 다룹니다. 장기적인 기능을 보장하고 해양 자산을 보호하며 책임 위험을 효과적으로 완화하는 방법을 배우게 됩니다.
정격하중 계류 및 안전한 고정의 우선순위 지정: 올바른 클리트, 파일 가이드 및 모듈식 구조 커넥터를 선택하면 강풍 또는 조수 상황 중에 치명적인 실패를 방지할 수 있습니다.
유틸리티를 안전하게 중앙 집중화: 해양 등급 서비스 받침대를 통합하는 것은 정박된 선박에 규정을 준수하고 내후성 전력과 물을 공급하는 데 중요합니다.
재료 선택으로 TCO가 향상됩니다. 마찰이 큰 UV 안정화 복합 데크로 업그레이드하면 유지 관리 비용이 줄어들고 미끄러짐 및 추락에 따른 책임이 완화됩니다.
비상 탈출 및 접근성 계획: 안전 사다리, 강화 난간, 낮은 프로파일 전환과 같은 접근 액세서리는 규정 준수 및 위험 관리를 위해 협상할 수 없습니다.
고급 드라이 도킹 통합: 플로팅 보트 리프트를 플로팅 폰툰 구조에 통합하면 선체를 보호하고 해양 오염을 방지하며 일상적인 유지 관리가 쉬워집니다.
올바른 액세서리를 선택하려면 특정 해양 환경에 대한 명확한 이해가 필요합니다. 하드웨어를 구매하기 전에 기본 요구 사항을 설정해야 합니다. 최대 선박 변위 제한, 지역 조수 범위 및 예상되는 일일 사용자 트래픽을 고려하십시오. 교통량이 많은 상업용 선착장은 개인 주거용 부두와 비교하여 매우 다른 하드웨어 허용 오차를 요구합니다. 철저한 현장 평가를 통해 계류 지점을 과소 엔지니어링하거나 유틸리티 받침대를 과도하게 지정하는 것을 방지합니다.
각 슬립에 허용되는 가장 큰 선박의 최대 변위 및 편류 면적을 계산합니다.
파일 가이드 높이 요구 사항을 결정하기 위해 썰물 동안 극도의 최고 및 최저 수위를 측정합니다.
폭풍우 상황에서 최대 파도 높이를 추정하기 위해 선착장 유역의 가져오기를 평가합니다.
특히 주요 인도에서 보행자 교통에 필요한 활하중 용량을 결정합니다.
플랫폼은 다양한 수위에 맞춰 동적으로 조정되어야 합니다. 조수, 계절별 홍수, 저수지 감소로 인해 수위가 끊임없이 변화합니다. 액세서리 구성은 특정 보트 높이 및 건현에 맞춰야 합니다. 또한 운영에 미치는 영향을 최소화하려면 다양한 폰툰 선체 모양과 일치해야 합니다. 부두가 너무 높으면 탑승이 위험해집니다. 너무 낮게 위치하면 선박 마찰 레일이 도크 가장자리보다 우선하여 심각한 유리 섬유 손상을 일으킬 수 있습니다.
귀하의 선착장을 자주 방문하는 선박의 평균 건현을 측정하십시오.
이러한 높이 프로파일과 일치하는 가장자리 보호 장치와 펜더를 선택하십시오.
통로와 전이판이 썰물 동안 안전한 경사를 유지하는지 확인하십시오.
조정 가능한 힌지 브래킷을 활용하여 도크 섹션 사이의 관절을 미세 조정합니다.
현지 해양 규정을 고려하여 모든 부속품을 평가하십시오. 공공 시설에서는 ADA 접근성 표준을 반드시 준수해야 합니다. 보험 제공업체는 종종 특정 안전 하드웨어 요구 사항을 지시합니다. 승인된 화재 진압 장비나 비상 탈출 사다리를 설치하지 않으면 책임 보장이 무효화될 수 있습니다. 모든 전기 부품이 선착장 및 보트야드에 대한 NEC(National Electrical Code) 555조를 충족하는지 확인해야 합니다.
저렴한 소비자 등급 하드웨어와 상용 등급 해양 합금 간의 장단점을 분석합니다. 소비자 등급 플라스틱은 강렬한 UV 노출로 인해 급속히 분해됩니다. 해양 등급 스테인리스강 및 고강도 복합재에는 더 높은 초기 투자가 필요합니다. 그러나 수명주기가 연장되어 지속적인 유지 관리 요구 사항이 크게 줄어듭니다. 고장난 하드웨어를 3년마다 교체하는 데 드는 인건비와 처음부터 15년 상용 솔루션을 설치하는 데 소요되는 인건비를 고려하세요.
구조적 완전성 플로팅 폰툰은 견고한 연결과 안정적인 계류 지점에 의존합니다. 폭풍우로 인한 하드웨어 고장으로 인해 선박이 심각하게 손상되고 부두가 파손될 수 있습니다. 정적 중량뿐만 아니라 동적 충격 부하도 처리할 수 있도록 이러한 연결 지점을 설계해야 합니다.
다중 섹션 모듈식 어셈블리에는 튼튼한 힌지 키트와 수-암 이중 커넥터가 필요합니다. 저소음 충격 흡수 커플링은 소음을 줄이고 응력 균열을 최소화합니다. 고강도 구조 패스너는 강한 파도 작용에도 전체 어셈블리의 무결성을 유지합니다. 금속 피로나 느슨한 나사산의 징후가 있는지 정기적으로 이러한 연결부를 검사하십시오. 진동으로 인한 풀림을 방지하려면 나일론 삽입 잠금 너트가 있는 316 스테인리스 스틸 볼트를 사용하십시오.
적재 용량은 슬립 시 예상되는 최대 선박 톤수를 초과해야 합니다. 10인치 클리트는 작은 런어바웃을 수용할 수 있지만 중순양함은 강화된 볼라드를 요구합니다. 장착 방법은 하드웨어 자체만큼 중요합니다.
선박 길이 |
권장 클리트 크기 |
패스너 요구 사항 |
백킹 플레이트 크기 |
|---|---|---|---|
최대 20피트 |
8인치 |
3/8' 관통 볼트 |
표준 와셔 |
21~35피트 |
10인치 |
1/2' 관통 볼트 |
4' x 4' 알루미늄 플레이트 |
36~50피트 |
12인치 ~ 15인치 |
5/8' 관통 볼트 |
6' x 6' 강판 |
50피트 이상 |
튼튼한 볼라드 |
3/4' 관통 볼트 |
맞춤형 구조 채널 |
관통 볼트 방식은 데크와 프레임을 통해 직접 하드웨어를 고정함으로써 최대의 구조적 무결성을 제공합니다. 트랙 장착 시스템은 배치 유연성을 제공하지만 순강도 등급이 낮을 수 있습니다. 더 넓은 표면적에 하중을 분산시키려면 항상 튼튼한 백킹 플레이트를 사용하십시오.
도크 가장자리를 보호하면 선체 긁힘과 구조적 가우징을 방지할 수 있습니다. 재료 선택은 충격 흡수 및 수명에 직접적인 영향을 미칩니다. 프로필 선택이 중요합니다. D자형 프로파일은 넓은 접촉 영역을 제공합니다. P자형 프로파일이 도크 가장자리에 걸려 상단 모서리가 돌출된 활로부터 보호됩니다.
재료 유형 |
내구성 및 자외선 저항 |
충격흡수 |
최고의 응용 프로그램 |
|---|---|---|---|
압출 PVC |
보통(시간이 지남에 따라 부서지기 쉬움) |
경~중형 선박에 적합 |
주거용 부두, 잔잔한 바다 |
폐쇄 셀 폼 |
높음(물을 수축시키거나 흡수하지 않음) |
강한 충격에 탁월 |
상업용 선착장, 교통량이 많은 연료 부두 |
압출고무 |
매우 높음(UV 및 혹독한 날씨에 대한 저항성) |
우수한 에너지 소산 |
산업 항구, 대형 요트 정박지 |
파일 가이드는 극심한 조석 변화 동안 구조적 안정성을 유지합니다. 수직 이동을 허용하면서 도크를 제자리에 고정시킵니다. 내부 마모 롤러는 말뚝에 대한 마찰을 줄입니다. 자체 조정 슬라이드 가이드는 약간의 파일 정렬 오류를 수용합니다. 튼튼한 고정 브래킷은 도크 표류를 방지하고 메인 프레임의 구조적 피로를 줄여줍니다. 파일 가이드 고리의 크기가 올바른지 확인하십시오. 꽉 끼면 썰물 동안 바인딩이 발생하고 느슨한 핏은 과도한 측면 슬래밍을 허용합니다.
겔코트 손상을 방지하려면 선박 선체와 도크 사이에 안전한 거리를 유지하는 것이 필요합니다. 유리섬유 계류 암과 같은 유연한 스탠드오프 구성으로 보트의 위치를 안전하게 유지합니다. 장력 기반 개구리 후크와 같은 시스템은 20~84인치 범위의 거리를 유지합니다. 이는 파도가 치는 동안 선외 엔진과 선미 구동 시스템을 보호합니다. 항상 기존 프레임과의 장력 한계 및 하드웨어 호환성을 평가하십시오.
로우 프로파일의 모듈식 플로팅 리프트는 플랫폼에 직접 통합됩니다. 이 시스템은 선박을 물 밖으로 완전히 들어올립니다. 이는 선체 마모를 줄이고 해양 성장을 방지합니다. 드라이브 온, 드라이브 오프 선박 도킹은 사용자 경험을 간소화하고 복잡한 호이스팅 케이블이 필요하지 않습니다. 도크의 1차 부력이 리프트 메커니즘과 드라이 도크 선박의 국지적 중량을 지탱할 수 있는지 확인하십시오.
현대 선박은 해안 전력과 담수에 안정적으로 접근할 수 있어야 합니다. 이러한 유틸리티를 안전하게 중앙 집중화하는 것은 마리나 운영자의 주요 관심사입니다. 잘못 설치된 유틸리티는 심각한 감전 위험과 지속적인 유지 관리 문제를 야기합니다.
대상 선박 인구 통계를 기반으로 암페어 요구 사항을 평가합니다. 소형 보트에는 15A 또는 30A 연결만 필요할 수 있습니다. 대형 요트에는 50A 또는 심지어 100A의 3상 전원이 필요합니다. 전기 부품에서 송수관을 분리해야 합니다. 이러한 분리는 NEC(National Electrical Code) 해양 표준을 충족하고 치명적인 단락을 방지합니다. 데크 높이 아래의 별도 도관에 급수관을 연결하여 추운 기후에서 결빙되지 않도록 적절하게 단열되도록 합니다.

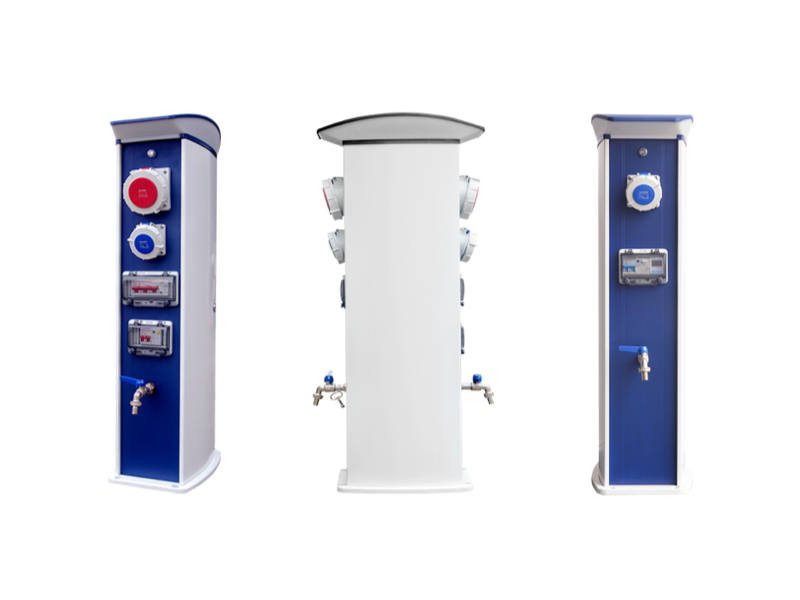

해양 환경은 부식성이 매우 높습니다. 전용 서비스 받침대는 최소 IP66 또는 IP67 등급을 충족해야 합니다. NEMA 인클로저는 염수 분무 및 폭우로부터 내부 차단기를 보호합니다. GFCI(지락 회로 차단기) 통합은 필수입니다. ELCI(장비 누출 회로 차단기)는 표류 전류를 감지하여 수중 감전 위험을 방지합니다. 이러한 차단기를 매달 테스트하여 내부 트립 메커니즘이 염분 노출로 인해 중단되지 않았는지 확인하십시오.
향후 업그레이드가 가능한 모듈식 장치를 선택하십시오. 결국 개별 전표 사용량을 추적하기 위해 디지털 스마트 계량 시스템을 추가할 수도 있습니다. 현대 보트 타는 사람들은 고속 인터넷 연결과 LED 조명 업그레이드를 점점 더 기대하고 있습니다. 모듈식 받침대를 사용하면 전체 외부 하우징을 교체하지 않고도 내부 구성 요소를 교체할 수 있습니다. 미래의 광섬유 또는 무거운 게이지 구리 당김을 수용할 수 있도록 초기 구축 중에 대형 도관을 실행하십시오.
도크의 보행 표면은 가장 많이 활용되는 구성 요소입니다. 환경 악화에 저항하면서 습한 조건에서도 안전한 기반을 제공해야 합니다. 액세스 하드웨어는 사용자가 신체적 능력에 관계없이 선착장을 안전하게 탐색할 수 있도록 보장합니다.

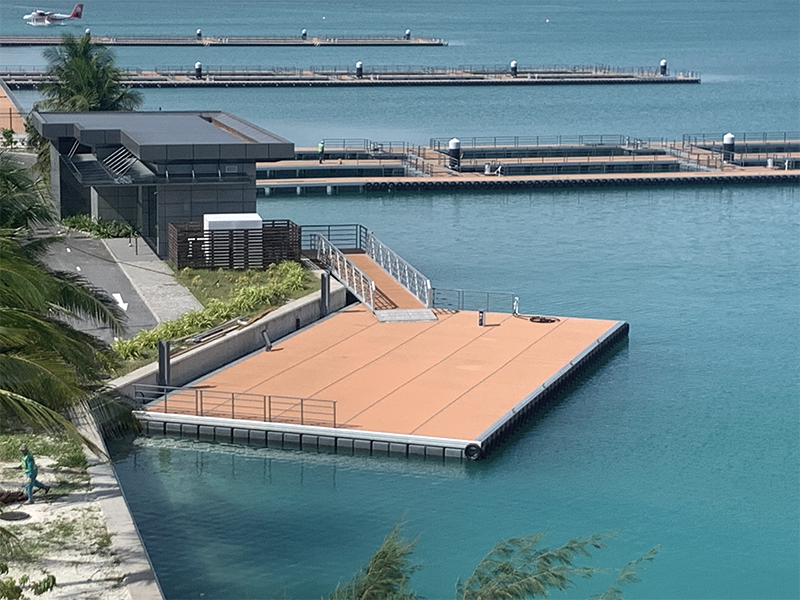

전통적으로 처리된 목재는 휘어지고 쪼개지며 지속적인 밀봉이 필요합니다. 해양 등급 알루미늄은 내구성이 뛰어나지만 직사광선에 노출되면 불편할 정도로 뜨거워질 수 있습니다. 현대 복합재 데크는 최적의 균형을 제공합니다. 뛰어난 미끄럼 저항성과 높은 마찰계수를 제공합니다. 복합 재료는 부패, 해양 천공 및 심각한 UV 저하를 방지합니다. 복합 보드를 설치할 때 숨겨진 고정 시스템을 사용하여 걸려 넘어질 위험을 없애고 나사 구멍에 물이 들어가는 것을 방지하세요.
안전 사다리는 비상 물 추출에 매우 중요합니다. 플립업 사다리는 고정형 사다리보다 훨씬 우수합니다. 사용하지 않을 때는 물 밖에 있어 따개비 축적과 해양 성장을 방지합니다. 옷을 완전히 입은 성인의 체중에도 구조적 견고성을 유지하려면 모든 사다리가 316 스테인리스 스틸 또는 해양 등급 알루미늄으로 제작되었는지 확인하세요. 우주 출구 사다리는 주요 보도를 따라 100피트 이상 떨어져 있지 않습니다.

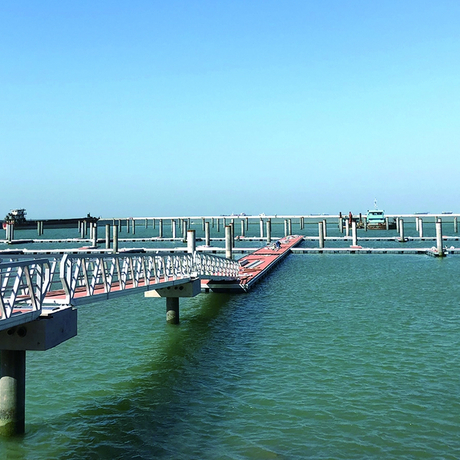

난간은 엄격한 하중 지지 요구 사항을 충족해야 합니다. 움직이는 플랫폼을 탐색하는 사용자에게 안정성을 제공합니다. 전환 플레이트는 고정 해안 구조물, 통로 및 부유식 플랫폼 사이의 간격을 연결합니다. 이러한 전환이 원활하고 넘어질 위험이 없는지 확인하십시오. 적절한 경사와 미끄럼 방지 표면은 모든 조수 수준에서 ADA 접근성을 유지합니다. 도크가 움직일 때 데크 표면이 움푹 패이는 것을 방지하기 위해 전환 플레이트 아래에 튼튼한 UHMW 폴리에틸렌 마모 패드를 설치하십시오.
적절한 조명은 정박지의 사용 시간을 연장하고 야간 사고를 대폭 줄입니다. 안정적인 루멘 출력과 설치 복잡성의 균형을 맞춰야 합니다. 조명이 어두운 부두는 책임 청구를 불러일으키고, 조명이 너무 밝은 부두는 빛 공해를 유발하고 리브어보드 세입자를 짜증나게 합니다.
태양광 도크 조명은 설치 비용이 매우 낮습니다. 트렌칭이나 복잡한 배선이 필요하지 않습니다. 그러나 루멘 출력은 일반적으로 낮으며 시간이 지남에 따라 배터리 수명이 저하됩니다. 유선으로 연결된 저전압 LED 시스템은 일관되고 밝은 조명을 제공합니다. 긴 겨울 밤에는 더 안정적이지만 전문적인 전기 설치가 필요합니다. 검은색 와이어 부식을 방지하려면 모든 배선 연결에 해양 등급 주석 도금 구리선을 사용하십시오.
매립형 데크 조명은 걸려 넘어질 위험 없이 도크 가장자리를 정의합니다. 받침대 조명은 걷는 표면 위에 부드러운 빛을 발산합니다. 현지 수로 조명 지침을 준수해야 합니다. 미국 해안경비대(USCG) 규정은 도크가 지나가는 선박의 항해 위험이 되는 것을 방지하기 위해 특정 색상과 가시 범위를 규정하는 경우가 많습니다. 가장자리 마커에 황색 또는 파란색 LED를 설치하여 야간 시야를 유지하면서 물 가장자리를 명확하게 구분합니다.
도크 하드웨어 업그레이드에는 위험이 따릅니다. 잘못된 계획은 전체 구조의 안정성을 손상시킬 수 있습니다. 단순한 구매 결정이 아닌 엔지니어링 연습으로 액세서리 통합에 접근해야 합니다.
오래되고 부력이 낮은 구조물에 무거운 액세서리를 개조하는 것은 위험합니다. 콘크리트 앵커나 대규모 서비스 받침대를 추가하면 데크가 물에 잠길 수 있습니다. 완화를 위해서는 하드웨어 설치 전에 포괄적인 부력 및 건현 감사가 필요합니다. 모든 새 부속품의 정확한 무게를 계산하고 기존 플로트가 하중을 지탱할 수 있는지 확인하십시오. 필요한 경우 무거운 유틸리티 노드 아래에 추가 부양 빌렛을 추가합니다.
바닷물 환경에서 서로 다른 금속을 혼합하면 갈바닉 부식이 발생합니다. 스테인리스 스틸 클리트를 알루미늄 프레임에 직접 부착하면 알루미늄의 품질이 빠르게 저하됩니다. 완화에는 금속 사이에 나일론 절연 패드를 사용하는 것이 포함됩니다. 모든 나사형 패스너에 유전체 그리스 또는 Tef-Gel을 바르십시오. 1차 구조 금속을 보호하기 위해 희생 아연 또는 알루미늄 양극을 설치합니다. 이러한 양극은 1년에 2회 검사하고 50%가 고갈되면 교체하십시오.
최고의 하드웨어라도 정기적인 검사가 필요합니다. 움직이는 부품을 점검하기 위한 엄격한 프로토콜을 설정하십시오. 파일 가이드 롤러에 평평한 부분이 있는지 검사하십시오. 힌지와 모듈형 커넥터에 느슨한 핀이 있는지 확인하세요. UV에 노출된 플라스틱에 백악화 또는 균열이 있는지 모니터링하십시오. 사전 예방적인 유지 관리를 통해 사소한 마모가 심각한 구조적 결함으로 확대되는 것을 방지할 수 있습니다. 보험 청구 시 표준 관리를 입증하기 위해 모든 하드웨어 검사에 대한 자세한 로그를 보관하십시오.
현재 부두 시스템에 대한 포괄적인 구조 및 부력 감사를 수행하여 부하 용량을 결정합니다.
하드웨어를 구매하기 전에 최대 선박 부하 요구 사항과 현지 환경 스트레스 요인을 정의하십시오.
액세서리 조달 목록을 마무리하고 규정 준수 여부를 확인하려면 자격을 갖춘 해양 엔지니어에게 문의하세요.
갈바니 부식 및 기계적 마모를 모니터링하기 위해 새로 설치된 모든 하드웨어에 대한 정기 검사 일정을 수립하십시오.
A: 일반적으로 마찰이 크고 UV 안정화 복합 재료가 최선의 선택으로 간주됩니다. 그들은 부패에 저항하고, 처리된 목재처럼 쪼개지지 않으며, 순수 알루미늄보다 시원함을 유지합니다. 복합재는 또한 정박지 안전에 중요한 뛰어난 미끄럼 방지 기능을 제공합니다.
A: 최소 IP66 등급의 해양 등급 장치를 찾으십시오. 물과 전기선이 분리되어 있는지 확인하십시오. 정박하려는 선박과 일치하는 전류 출력(30A, 50A 또는 100A)을 선택하십시오. 모듈식 설계를 통해 향후 업그레이드가 더욱 쉬워집니다.
A: 파일 가이드는 도크를 수직 파일링에 연결하는 구조용 브래킷입니다. 이는 측면 표류를 방지하면서 조수에 따라 도크가 위아래로 움직일 수 있도록 해줍니다. 이는 수위 변동이 심한 지역에서 구조적 안정성을 유지하는 데 필수적입니다.
A: 클리트 간격은 계류 중인 선박의 크기에 따라 다릅니다. 일반적으로 클릿은 도크 가장자리를 따라 10~15피트 간격으로 배치되어야 합니다. 이 간격은 적절한 선수, 선미 및 스프링 라인 구성을 허용합니다.
A: 태양광 조명은 가장자리를 표시하고 주변 조명을 제공하는 데 탁월합니다. 그러나 일관되지 않은 출력으로 인해 주요 통로 조명에 대한 엄격한 규제 요구 사항을 충족하지 못할 수 있습니다. 기본 안전 조명에는 물리적으로 배선된 저전압 LED 시스템을 사용하는 것이 좋습니다.
A: 이종 금속이 직접 닿지 않도록 하십시오. 스테인레스 스틸 하드웨어와 알루미늄 프레임 사이에 나일론 절연 패드를 사용하십시오. 모든 패스너를 유전체 그리스 또는 Tef-Gel로 코팅합니다. 또한 구조적 구성 요소에서 부식 작용을 방지하기 위해 희생 양극을 설치합니다.
