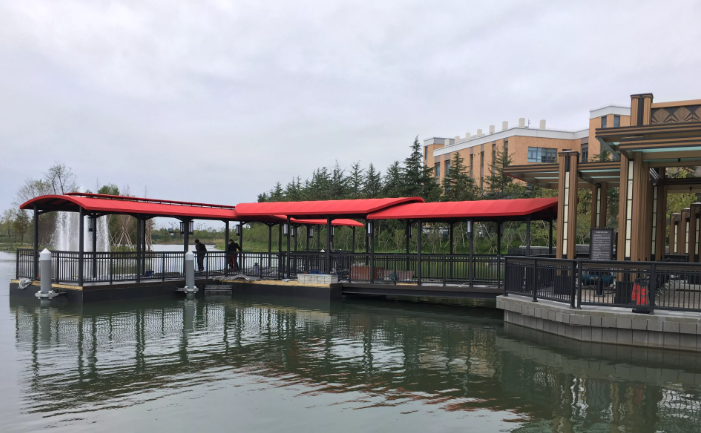

Lo sviluppo dei porticcioli moderni si trova ad affrontare una dura realtà operativa. Gli eventi meteorologici estremi e l’aumento delle dimensioni delle navi richiedono infrastrutture che diano priorità alla massa, alla stabilità e alla durabilità pluridecennale. I sistemi dock leggeri in legno, alluminio o plastica falliscono in ambienti ad alta esposizione o carichi pesanti. Rimangono vulnerabili all’azione delle onde, richiedono frequenti cicli di manutenzione e soffrono di affaticamento strutturale. Per risolvere queste sfide, specificano gli sviluppatori pontoni in cemento come soluzione standard del settore per applicazioni marine ad alta capacità e pesanti. Queste strutture robuste forniscono lo spostamento e l'integrità strutturale per resistere a condizioni saline difficili e carichi dinamici. Questa guida valuta i principi ingegneristici, le variazioni strutturali e i requisiti di implementazione necessari per implementare con successo questi sistemi nei porti turistici commerciali e municipali.
Stabilità senza pari: i pontoni in cemento sfruttano la massa elevata e lo spostamento profondo per fornire un'attenuazione superiore delle onde e una superficie di calpestio stabile, fondamentale per le operazioni commerciali e l'ormeggio di mega-yacht.
Longevità strutturale: se progettati con nuclei di polistirene espanso (EPS) e rinforzi avanzati (ad esempio, cemento rinforzato con vetro, cemento fibrorinforzato), questi sistemi offrono una durata di servizio da 30 a 50 anni con una manutenzione minima.
Elevata capacità di carico: i progetti in calcestruzzo prefabbricato supportano carichi mobili e permanenti significativamente più elevati rispetto ai materiali alternativi, consentendo l'integrazione di servizi pesanti, banchine di rifornimento e sovrastrutture su larga scala.
Complessità di installazione: il compromesso principale è logistico; il peso estremo di un pontile in cemento richiede attrezzature specializzate per il sollevamento di carichi pesanti, calcoli precisi del pescaggio e robusti sistemi di ancoraggio.
Le infrastrutture dei porti turistici commerciali devono soddisfare severi requisiti di base per garantire il funzionamento continuo in condizioni di carichi dinamici. Un'installazione riuscita resiste agli ambienti salini difficili, riduce al minimo la deflessione sotto il traffico pedonale pesante e resiste all'impatto diretto dell'imbarcazione. Le strutture che gestiscono grandi yacht o flotte commerciali non possono fare affidamento su banchine flessibili e leggere che si torcono o si sollevano ad ogni scia che passa. L’infrastruttura deve rimanere rigida, sicura e pienamente operativa tutto l’anno. Quando si cammina su una banchina di dislocamento pesante adeguatamente progettata, è come camminare su una terra ferma. Questa rigidità previene danni alle imbarcazioni ormeggiate e garantisce un accesso pedonale sicuro indipendentemente dalle condizioni meteorologiche.
La fisica degli spostamenti pesanti determina il modo in cui un porto turistico risponde al movimento dell'acqua. La massa pura di a Il pontone in cemento smorza efficacemente l'energia delle onde. Invece di cavalcare la cresta dell’onda, la pesante struttura in cemento assorbe e riflette l’energia cinetica, riducendo drasticamente la turbolenza trasferita alle imbarcazioni ormeggiate. Quando si confrontano le caratteristiche di movimento di una struttura di spostamento pesante con quelle di un bacino leggero in condizioni di onde identiche, il sistema leggero beccheggia e rotola violentemente. L'alternativa in cemento mantiene un profilo piatto e stabile, proteggendo sia le barche che i pedoni. Lo vediamo costantemente nei siti costieri esposti dove il recupero supera le due miglia. La massa semplicemente sovrasta l’azione delle onde.
Gli elevati carichi vivi derivanti da folle e veicoli, combinati con i carichi permanenti derivanti da trasformatori, stazioni di pompaggio e bitte pesanti, richiedono un immenso supporto strutturale. I sistemi in calcestruzzo gestiscono questi requisiti di peso estremi senza compromettere la sicurezza. Inoltre, il calcestruzzo mantiene un profilo del bordo libero costante anche sotto carico asimmetrico. Se una grande folla si raduna su un lato del molo o se le attrezzature pesanti sono posizionate in modo non uniforme, il pescaggio profondo e la massa elevata impediscono alla struttura di inclinarsi pericolosamente. È possibile guidare un carrello di servizio lungo un lato del molo senza che il lato opposto si sollevi fuori dall'acqua.
L’analisi del modello finanziario a lungo termine rivela evidenti vantaggi. Mentre la spesa iniziale in conto capitale per le strutture prefabbricate pesanti supera quella del legno o dell’alluminio, la spesa operativa diminuisce drasticamente nell’arco di 40 anni. Il legno marcisce, l'acciaio arrugginisce e l'alluminio soffre di crepe da fatica. Il calcestruzzo marino di alta qualità resiste a questi comuni fattori di degrado, richiedendo solo ispezioni di routine dell'hardware di connessione piuttosto che sostituzioni strutturali complete.
Tipo materiale |
Attenuazione delle onde |
Capacità di carico |
Durata prevista |
Esigenze di manutenzione |
|---|---|---|---|---|
Calcestruzzo prefabbricato pesante |
Eccellente (Messa alta) |
Molto alto |
30-50+ anni |
Basso (ispezioni hardware) |
Telaio in alluminio |
Scarso (cavalca le onde) |
Medio |
15-25 anni |
Medio (controlli della fatica) |
Legname trattato |
Scarso (leggero) |
Da basso a medio |
10-15 anni |
Alto (marciume, scheggiatura) |
La moderna produzione di prefabbricati offre diverse varianti strutturali per gli ambienti marini. I nuclei riempiti di schiuma di polistirene espanso (EPS) rappresentano lo standard di riferimento per la sicurezza. Poiché il nucleo è costituito da schiuma a cellule chiuse, impedisce un affondamento catastrofico anche se il guscio esterno di cemento subisce una grave rottura a causa di una collisione della nave. La schiuma sposta l'acqua in modo permanente. Specifichiamo sempre i nuclei in EPS per aree ad alto traffico in cui i rischi di impatto sono elevati.
I progetti in calcestruzzo cavo servono casi d'uso specifici, in genere dove è richiesto l'accesso interno per il routing o lo stoccaggio di grandi quantità di servizi. Tuttavia, le strutture cave necessitano di sistemi di sentina interni, allarmi d'acqua e una rigorosa compartimentazione per prevenire l'affondamento in caso di perdita. Richiedono una gestione attiva.
Il cemento rinforzato con vetro (GRC) e il cemento fibrorinforzato forniscono un'altra alternativa. I rivestimenti sottili e ad alta resistenza in fibra di cemento che incapsulano i nuclei in EPS offrono estrema tenacità e resistenza agli urti con un profilo di peso altamente ottimizzato. Questo approccio ibrido riduce le sfide legate ai trasporti mantenendo la durabilità prevista negli ambienti marini.
Il calcestruzzo di tipo marino richiede un design della miscela altamente specifico. Gli ingegneri specificano un basso rapporto acqua/cemento, una bassa permeabilità e un'elevata resistenza alla compressione per impedire l'ingresso di acqua salata. Prevenire la corrosione indotta da cloruri è l’obiettivo primario. Non è possibile utilizzare miscele di calcestruzzo residenziale standard in un bacino di acqua salata.
Armatura con rivestimento epossidico: fornisce una barriera fisica contro i cloruri, sebbene possa essere compromessa se scheggiata durante l'installazione.
Acciaio zincato: offre uno strato di zinco sacrificale, prolungando il tempo prima che l'acciaio sottostante inizi ad arrugginire.
Acciaio inossidabile: altamente resistente alla corrosione ma comporta un significativo aumento del costo del materiale.
GFRP (polimero rinforzato con fibra di vetro): elimina completamente il rischio di ruggine interna e conseguente scheggiatura del calcestruzzo, rendendolo la scelta preferita per le moderne strutture marine.
La determinazione del bordo libero ottimale dipende interamente dalle dimensioni della nave target. Un bordo libero basso è adatto ai club di canottaggio o alle piccole derive a vela, consentendo un facile accesso all'acqua. Al contrario, i superyacht richiedono un bordo libero alto per allinearsi in sicurezza con le massicce porte dello scafo e le passerelle di imbarco. Abbiniamo il bordo libero all'utente demografico principale della specifica sezione del dock.
I calcoli del pescaggio influiscono direttamente sulla progettazione dell'ancoraggio e sui requisiti minimi di profondità dell'acqua. Un pesante Il pontone galleggiante attira molta più acqua di un pontile in plastica. Gli ingegneri devono garantire che la struttura non si incagli durante le basse maree estreme, il che potrebbe danneggiare lo scafo del galleggiante o distruggere le connessioni di ancoraggio. Mettere a terra un'unità di cemento pesante su un substrato roccioso irregolare può rompere lo scafo.
I moderni porti turistici funzionano come città galleggianti, che richiedono estese reti di servizi. L'integrazione del progetto include condotti di servizio continui, interni o incassati gettati direttamente nel calcestruzzo. Questi inseguimenti ospitano in modo sicuro pesanti linee di servizio sotto il livello del ponte, tra cui elettricità trifase, acqua potabile, condutture antincendio, linee di carburante ad alta capacità e cavi dati in fibra ottica. Mantenere queste linee interne le protegge dal degrado UV, dai danni da impatto e dai rischi di inciampo dei pedoni. Forniamo queste trincee con coperchi compositi rimovibili per un facile accesso per la manutenzione.
L'hardware di ormeggio deve resistere a enormi forze dinamiche. I canali di fissaggio in acciaio fuso o compositi, come i binari in alluminio anodizzato, consentono il posizionamento regolabile della tacchetta e una facile sostituzione del parafango. Questa modularità può ospitare imbarcazioni di diverse dimensioni nel corso della vita del porto turistico. È possibile far scorrere una bitta per carichi pesanti esattamente dove lo impone la linea della molla dell'imbarcazione.
I materiali protettivi dei parabordi assorbono l'impatto della nave durante le manovre di attracco. Le opzioni includono parafanghi a D elastomerici per carichi pesanti, traverse in legno trattato a pressione o paraurti compositi avanzati. La scelta dipende dalla stazza prevista della nave e dalla finitura estetica richiesta. Per i moli da pesca commerciale, utilizziamo parabordi a D in gomma spessa. Per gli yacht club, potremmo utilizzare correnti in materiale composito lucidato.
La superficie calpestabile richiede un'attenta considerazione sia per la sicurezza che per l'estetica. Le opzioni di finitura superficiale possono essere gettate direttamente nel calcestruzzo, come una struttura antiscivolo spazzolata, piastrelle con motivi stampati o aggregati a vista. Queste finiture integrali offrono una durata estrema e non richiedono alcuna installazione secondaria.
In alternativa, le disposizioni strutturali consentono di collegare superfici di calpestio secondarie premium. Gli yacht club di fascia alta spesso specificano legname di legno duro naturale, decking composito o griglia in fibra di vetro imbullonata sulla base in cemento per ottenere un aspetto architettonico specifico pur mantenendo i vantaggi di spostamento pesante sottostanti. Gettiamo inserti filettati direttamente nel ponte per accogliere le traversine in legno.
La mappatura di configurazioni specifiche nei loro ambienti operativi ideali garantisce il successo strutturale. Gli ingegneri valutano la portata delle onde, i carichi del vento, l'escursione delle maree e lo spostamento delle navi per determinare la massa e le dimensioni esatte richieste per il sito. Non si mette un enorme pontile frangiflutti in un torrente riparato e poco profondo.
La messa in sicurezza delle navi di lunghezza superiore a 80 piedi richiede infrastrutture di massa elevata. I porti dei mega yacht fanno molto affidamento su massicce strutture in cemento per gestire le forze di trazione estreme esercitate sulle bitte di ormeggio durante gli eventi di tempesta. Queste strutture richiedono anche percorsi di servizi ad alta capacità per fornire i massicci carichi elettrici e le capacità di rifornimento rapido richieste dai superyacht. Uno yacht di 150 piedi farà a pezzi un molo di alluminio standard durante una tempesta.
I design specializzati a tiraggio profondo fungono da attenuatori d'onda attivi. Dispiegate lungo il perimetro di un porto turistico, queste imponenti strutture proteggono gli scivoli interni dal recupero e dalla scia. Sono caratterizzati da travi più larghe e gonne più profonde rispetto alle passerelle standard, progettate specificatamente per spezzare l'energia delle onde e creare un bacino calmo per le imbarcazioni più piccole ormeggiate all'interno. Spesso li progettiamo con un pescaggio superiore ai due metri per fermare le onde di breve periodo.
Le applicazioni industriali richiedono una durabilità assoluta. Le flotte da pesca commerciali necessitano di banchine in grado di resistere a una forte resistenza agli urti dei pesanti scafi in acciaio. Inoltre, queste strutture devono supportare attrezzature per carichi pesanti, montacarichi, carrelli elevatori e accesso di veicoli leggeri direttamente sulla superficie del ponte. Il ponte di cemento funge da piattaforma di lavoro, non solo da passerella.
Una banchina a dislocamento pesante è affidabile tanto quanto il suo hardware di ancoraggio e connessione. Se l’ancoraggio fallisce, la massa del molo diventa un peso, capace di distruggere tutto ciò che incontra. La corretta progettazione del sistema di ormeggio non è negoziabile. Dedichiamo tanto tempo alla progettazione delle ancore quanto ai galleggianti.
Le soluzioni di ancoraggio dipendono dalla batimetria e dalla composizione del fondale marino. È necessario abbinare l'ancora al terreno.
I pali battuti in acciaio o cemento funzionano meglio per profondità da basse a medie. Le guide dei pali utilizzano gruppi di rulli a basso attrito per consentire un movimento verticale fluido durante i cambiamenti di marea.
I sistemi di ormeggio elastici tensionati forniscono prestazioni eccellenti in acque profonde, in zone di fondali marini ecologicamente sensibili o in aree con variazioni di marea estreme. Questi sistemi mantengono la banchina centrata assorbendo i carichi d'urto.
L'ancoraggio tradizionale della curva catenaria utilizza catene pesanti e blocchi di cemento. Sebbene efficace, questo metodo richiede un’ampia impronta sul fondale marino e un monitoraggio costante dell’usura della catena inferiore.
La gestione delle forze di taglio, dei momenti flettenti e della torsione tra unità modulari adiacenti richiede un'ingegneria critica. Le connessioni bullonate con boccole in gomma semiflessibili fungono da ammortizzatori, consentendo una leggera articolazione tra le unità per dissipare l'energia delle onde. Al contrario, i sistemi di cavi continui post-tesi irrigidiscono una struttura multi-unità, creando un massiccio frangiflutti monolitico che agisce come un unico oggetto immobile. Utilizziamo la post-tensione quando è necessario che l'intera linea di banchina funga da schermo ondulato.
Il peso estremo di queste strutture introduce notevoli ostacoli logistici. I requisiti di sollevamento pesante impongono l'uso di chiatte gru specializzate e il trasporto stradale ad alta capacità. Gli ingegneri devono coordinare i limiti di peso stradale, le distanze dai ponti e i requisiti di allestimento del cantiere navale con largo anticipo rispetto alla consegna. Non è possibile semplicemente appoggiare un pianale standard sull'acqua e spingerlo via.
Una corretta installazione segue una rigorosa sequenza operativa per garantire la sicurezza e l'integrità strutturale.
Fase 1: Consegna e varo: scarico delle unità dai veicoli di trasporto e lancio in acqua tramite gru pesanti o scivoli specializzati.
Fase 2: Rimorchio e posizionamento: esecuzione di protocolli di traino marino sicuri per spostare le unità pesanti in posizione sull'area target.
Fase 3: Collegamento: Fissare insieme le unità modulari utilizzando bulloni di connessione specializzati, tensionati secondo rigorose specifiche di coppia.
Fase 4: Ancoraggio: Finalizzazione dell'installazione collegando e tensionando il sistema di ancoraggio, sia utilizzando pali, tiranti elastici o catene catenarie.
Il ritiro del calcestruzzo e le microfessurazioni da flessione sono realtà naturali del materiale. Per mitigare l'ingresso di acqua, i produttori implementano adeguati protocolli di polimerizzazione a umido e utilizzano additivi impermeabilizzanti cristallini specializzati che autoriparano le crepe sottili. I programmi di ispezione di routine garantiscono che eventuali anomalie superficiali vengano risolte prima che l'acqua salata raggiunga il rinforzo interno. Sigilliamo i ponti immediatamente dopo la polimerizzazione per prevenire danni da gelo e disgelo nei climi più freddi.
I punti di guasto a più alto rischio esistono nei componenti in acciaio che collegano insieme le unità. I protocolli di manutenzione devono imporre ispezioni regolari dei bulloni strutturali. Gli operatori dei porti turistici devono sostituire gli ammortizzatori in gomma usurati e monitorare attivamente gli anodi sacrificali di zinco per evitare che la corrosione galvanica distrugga l'hardware di connessione. Se gli anodi si esauriscono, l’acqua salata attaccherà successivamente i bulloni strutturali.
Conduci un'indagine completa del sito che includa batimetria, analisi geotecnica del fondale marino e modellazione delle onde per definire i carichi ambientali di base.
Calcola tutti i carichi mobili e morti richiesti, inclusi i pesi delle utenze, il traffico pedonale e i potenziali requisiti di accesso veicolare.
Consultare ingegneri marini specializzati per finalizzare le specifiche strutturali, i progetti di ancoraggio e la logistica di installazione in base all'accesso al sito.
Stabilire un programma di manutenzione ordinaria incentrato sull'ispezione dell'hardware di connessione, delle guide dei pali e degli anodi sacrificali per garantire una durata pluridecennale.
R: In genere offrono una durata compresa tra 30 e 50 anni. La longevità esatta dipende fortemente dal tipo di rinforzo interno utilizzato, dalla qualità della miscela di calcestruzzo di tipo marino e dalla gravità dell'esposizione ambientale nel sito di installazione.
R: Le differenze principali risiedono nella massa, nella stabilità e nella capacità di carico. I sistemi in alluminio sono leggeri e adatti ad aree riparate e poco frequentate. I sistemi in calcestruzzo garantiscono uno spostamento massiccio, un'elevata stabilità e una capacità di carico pesante, rendendoli ideali per ambienti commerciali esposti e pesanti.
R: In acque profonde, gli ingegneri utilizzano generalmente sistemi di ormeggio elastici tensionati o configurazioni tradizionali di catene pesanti e blocchi di cemento. Questi metodi si adattano a variazioni significative di profondità e di marea senza richiedere pali massicci e poco pratici.
R: Le passerelle standard non sono ideali per l'attenuazione delle onde. Gli attenuatori delle onde appositamente progettati sono caratterizzati da pescaggi più profondi, fasci più ampi e massa più pesante per rompere efficacemente l'energia delle onde e proteggere i bacini interni dei porticcioli.
R: Il guscio di cemento richiede una manutenzione minima. La manutenzione si concentra sulle ispezioni annuali dell'hardware di connessione, delle guide dei pali, degli smorzatori in gomma e delle linee di ormeggio per garantire l'integrità strutturale e prevenire la corrosione galvanica.
R: I pesi variano notevolmente in base al design, ma generalmente vanno da 1,5 a oltre 3 tonnellate per metro lineare. Questo peso estremo richiede attrezzature specializzate per il sollevamento di carichi pesanti e un'attenta pianificazione logistica per il trasporto e l'installazione.
R: No, a condizione che utilizzi un nucleo in schiuma EPS. La schiuma di polistirolo espanso mantiene una galleggiabilità positiva, spostando l'acqua in modo permanente anche se il guscio esterno di cemento subisce una grave rottura a causa dell'impatto di un'imbarcazione.
