La progettazione delle infrastrutture marittime opera in condizioni ad alto rischio in cui la sicurezza, la responsabilità e la continuità operativa della nave dipendono interamente dall'integrità strutturale del sistema di ormeggio. Quando uno stress ambientale estremo colpisce una struttura, l’infrastruttura portuale regge o fallisce. I gestori delle strutture e gli ingegneri marini affrontano la sfida costante di costruire sistemi in grado di resistere all'incessante azione delle onde, all'acqua salata corrosiva e ad immensi carichi dinamici. Soddisfare le esigenze delle navi moderne, come pescaggi maggiori, dimensioni dei superyacht e carichi di servizio più elevati, gestendo al contempo il degrado delle infrastrutture portuali esistenti richiede un'ingegneria precisa.
Questa valutazione tecnica si concentra sul livello commerciale pontili del porto turistico . Descriviamo come allineare la selezione dei materiali, l'architettura di ormeggio e le attrezzature integrate con i dati ambientali specifici del sito e gli obiettivi operativi a lungo termine. Comprendendo la meccanica di questi sistemi, è possibile progettare soluzioni di ormeggio stabili, durevoli e scalabili che funzionino in modo affidabile in ambienti marini difficili.
Il materiale determina l'applicazione: il calcestruzzo strutturale offre la massima attenuazione delle onde e stabilità per applicazioni pesanti, mentre l'alluminio e i sistemi modulari forniscono flessibilità critica per ambienti riparati o fluttuanti.
L’ancoraggio è il punto di fallimento: anche il pontile galleggiante di massima qualità fallirà se il sistema di ormeggio non è progettato per le specifiche realtà geotecniche del fondale marino e delle maree estreme locali.
Il potere della connessione: L'integrità strutturale dei pontoni dei porticcioli multi-unità dipende in larga misura dalla progettazione dei connettori tra i pontoni e dei giunti flessibili, che distribuiscono le sollecitazioni di taglio e torsione.
La conformità non è negoziabile: i moderni sistemi di ormeggio devono soddisfare rigorose normative ambientali relative all’ombreggiamento del fondale marino, alla lisciviazione tossica e al disturbo idrodinamico.
La progettazione di un sistema di ormeggio affidabile inizia con la definizione di parametri di carico precisi. È necessario calcolare i carichi morti, che consistono nella struttura stessa del pontone, rispetto ai carichi mobili, inclusi pedoni, carrelli utilitari, passerelle e attrezzature. Calcoli accurati del carico prevengono l'affaticamento strutturale e garantiscono operazioni quotidiane sicure. Quando si progetta il layout di un porto turistico, gli ingegneri devono tenere conto dei carichi puntuali derivanti dalle attrezzature pesanti e dei carichi distribuiti uniformemente sull'intera superficie del ponte.
Le altezze ottimali del bordo libero dipendono interamente dalle classi di navi target. I design a bordo libero basso si adattano a imbarcazioni a remi e piccole imbarcazioni, consentendo un facile accesso all'acqua. Al contrario, le configurazioni a bordo libero alto sono necessarie per gli ormeggi commerciali e per gli yacht di grandi dimensioni per allinearsi con l’altezza del ponte e facilitare un imbarco sicuro. I livelli di dimensionamento generalmente rientrano nei sistemi Standard Marina, Commercial/Heavy-Duty e Superyacht Elite, che sono in grado di supportare scafi ad alto dislocamento.
Livello di sistema |
Classe della nave bersaglio |
Altezza tipica del bordo libero |
Focus sul carico primario |
|---|---|---|---|
Marina normale |
Imbarcazioni da diporto fino a 40 piedi |
400mm - 500mm |
Traffico pedonale, carrelli leggeri |
Commerciale/Impiego pesante |
Barche da lavoro, traghetti, navi da 40 piedi a 80 piedi |
500mm - 750mm |
Equipaggiamento pesante, volume elevato di passeggeri |
Elite dei superyacht |
Yacht oltre 80 piedi |
750mm - 1000mm+ |
Carichi utili elevati, accesso carrabile |
I dati ambientali guidano le specifiche tecniche per qualsiasi installazione marina. È necessario condurre un'analisi approfondita del recupero per determinare i requisiti di attenuazione delle onde e i periodi delle onde previsti. Comprendere l'energia cinetica che il tuo sistema dovrà affrontare determina la massa necessaria e la rigidità strutturale. Un sito esposto a un lungo fetch genererà onde più grandi, richiedendo moduli di pontoni più pesanti per rimanere stabili.
Le fluttuazioni delle maree, le mareggiate e i carichi di ghiaccio influiscono in modo significativo sulla fatica strutturale nel tempo. Anche le realtà chimiche del sito di distribuzione richiedono un’attenta considerazione. I livelli di salinità, i rischi di corrosione galvanica e il degrado UV dettano la scelta dei materiali e dei rivestimenti protettivi necessari per una durabilità a lungo termine. Gli ingegneri devono mappare le velocità massime del vento previste e le velocità attuali per dimensionare correttamente l'attrezzatura di ormeggio.
Il calcestruzzo strutturale offre vantaggi ingegneristici distinti per ambienti ad alta esposizione. L'elevato rapporto massa/dislocamento fornisce uno smorzamento delle onde superiore e una stabilità eccezionale. Questi sistemi vantano una longevità estrema, che spesso supera i 50 anni di vita utile se mantenuti correttamente. Il peso del cemento lo rende estremamente efficace nell’assorbire l’energia delle onde anziché sovrastarla, creando un ambiente più tranquillo all’interno del bacino del porto turistico.
L'architettura interna è tipicamente caratterizzata da nuclei in schiuma EPS racchiusi in acciaio rinforzato o rete in fibra, utilizzando tecniche di post-tensione per prevenire fessurazioni sotto stress. Le unità di calcestruzzo vengono gettate in ambienti controllati per garantire alta densità e bassa permeabilità, proteggendo l'armatura interna dall'ingresso di cloruro. Tuttavia, esistono dei compromessi. I sistemi in calcestruzzo richiedono una logistica di trasporto pesante, attrezzature di sollevamento specializzate per l’installazione e offrono una flessibilità limitata una volta implementati.
L'alluminio di tipo marino, come quello della serie 6000, offre un eccellente rapporto resistenza/peso e una naturale resistenza alla corrosione. Questa scelta di materiale si adatta alle strutture che richiedono modularità. Le strutture in alluminio consentono frequenti riconfigurazioni o rimozioni stagionali, adattandosi facilmente alle mutevoli esigenze operative. La natura leggera dell'alluminio rende il trasporto e l'installazione notevolmente più semplici rispetto al cemento.
Sebbene altamente adattabili, i sistemi in alluminio presentano dei limiti. Offrono un'attenuazione delle onde inferiore rispetto alle strutture in cemento pesante, rendendole meno adatte a siti altamente esposti. Inoltre, rimangono suscettibili alla corrosione elettrolitica se isolati in modo improprio da altri metalli presenti nell'acqua, richiedendo un'attenta progettazione elettrica e l'installazione di anodi sacrificali.
I blocchi di polietilene ad alta densità (HDPE) servono casi d'uso specifici, in particolare in zone ambientali temporanee, con acque poco profonde o altamente limitate. Questi sistemi offrono capacità di implementazione rapida e benefici ambientali a perdita zero, rendendoli ideali per le aree ecologicamente sensibili. L'HDPE è altamente resistente agli urti, ai raggi UV e alla degradazione chimica.
Nonostante la loro versatilità, le strutture in HDPE presentano limitazioni strutturali per quanto riguarda le navi commerciali pesanti e l'azione estrema delle onde. Funzionano meglio in acque protette o come opzioni di attracco secondarie piuttosto che come infrastrutture commerciali primarie. La natura leggera dell'HDPE fa sì che tenda a seguire il profilo dell'onda anziché smorzarlo.
I pontoni modulari per carichi pesanti funzionano ben oltre gli ormeggi ricreativi. Fungono da piattaforme di lavoro galleggianti stabili per impianti di costruzione marittima, battitura di pali, perforazione e dragaggio. La possibilità di configurare queste unità in forme specifiche consente agli appaltatori di creare piattaforme personalizzate per macchinari pesanti e trasporto di materiali. Queste piattaforme possono essere facilmente smontate e trasportate al successivo cantiere tramite container di spedizione standard.
L'integrità strutturale dei sistemi multi-unità si basa sulle connessioni tra le sezioni. I connettori silent block in gomma o poliuretano assorbono l'energia cinetica, assecondano l'azione delle onde e prevengono le fessurazioni strutturali consentendo il movimento controllato. Questi giunti flessibili sono cruciali in condizioni di acqua dinamica, poiché agiscono come ammortizzatori tra massicce strutture galleggianti.
I tiranti e i bulloni passanti in acciaio inossidabile ad alta resistenza mantengono l'allineamento orizzontale e forniscono la massima resistenza alla trazione. La combinazione di materiali elastomerici flessibili e hardware rigido in acciaio crea una connessione in grado di resistere a forze ambientali significative senza guasti catastrofici. È necessaria un'ispezione regolare di questi giunti per garantire che i componenti elastomerici non si siano degradati nel tempo.
Le stringhe di pontoni multi-unità devono distribuire i carichi di impatto localizzati sull'intero sistema. Quando un'imbarcazione si scontra con lo scivolamento di un solo dito, l'energia cinetica si trasferisce attraverso le connessioni, dissipando la forza e prevenendo danni localizzati. Una corretta ingegneria gestisce i momenti di torsione, taglio e flessione in modo efficace, garantendo che l'intero bacino agisca come un'unità coesa.

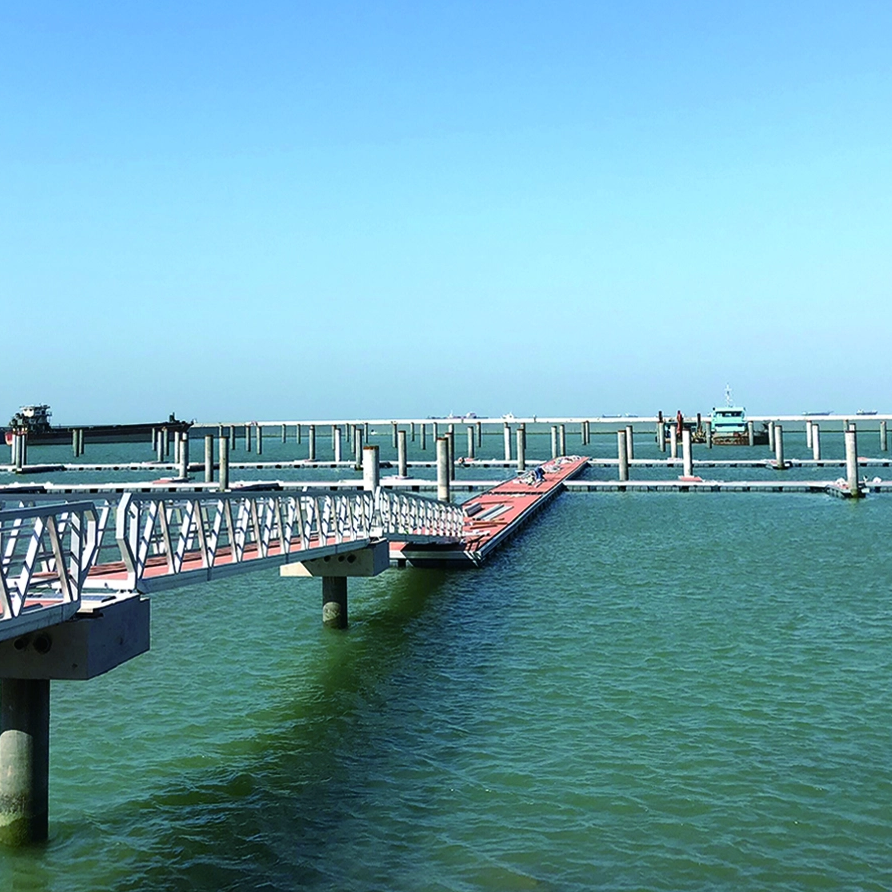

I rischi di guasto spesso si concentrano nelle zone di transizione tra passerelle, passaggi principali e finger pier. Queste giunzioni sono soggette a forze complesse e multidirezionali e richiedono meccanismi di accoppiamento rinforzati per mantenere la continuità strutturale. Gli ingegneri spesso specificano piastre cerniera per carichi pesanti e ammortizzatori sovradimensionati in questi punti critici di stress.
Identificare i principali punti di stress nelle zone di atterraggio delle passerelle.
Calcolare il carico torsionale massimo durante l'azione dell'onda di picco.
Specificare i blocchi elastomerici classificati per l'energia cinetica calcolata.
Installare cavi di sicurezza in acciaio ad alta resistenza come backup ridondante.
Implementare un programma di ispezione trimestrale per tutto l'hardware di connessione.
I sistemi di palificazione forniscono un robusto supporto laterale. I pali in tubi di acciaio, i pali in cemento filato e i pali compositi offrono ciascuno vantaggi diversi in base alla composizione del fondale marino e ai requisiti di carico laterale. L'acciaio offre un'elevata resistenza alla trazione e può essere piantato in profondità in substrati duri, mentre il calcestruzzo fornisce massa e un'eccellente resistenza alla corrosione in ambienti di acqua salata.
Le guide dei pali, i rulli e gli smorzatori mantengono la stabilità durante i cambiamenti di marea. Questi meccanismi consentono la Pontone galleggiante per salire e scendere dolcemente con il livello dell'acqua limitando al tempo stesso il movimento orizzontale, prevenendo vincoli e stress strutturali. Le guide interne delle pile offrono un'estetica più pulita e riducono i rischi di inciampo sulla superficie del ponte.
Le tecnologie di ormeggio basate sulla tensione rappresentano un'alternativa efficace alla tradizionale palificazione, in particolare in acque profonde o in aree sensibili dal punto di vista ambientale come le barriere coralline e le praterie di alghe. Questi sistemi riducono al minimo l'impronta sul fondale marino e riducono i disagi ambientali eliminando la necessità di pesanti attrezzature per la battitura di pali.
La tensione progressiva smorza l'energia cinetica derivante dall'azione delle onde e dai carichi del vento. Mentre il pontone si muove, l'ormeggio elastico si allunga, assorbendo la forza e riportando dolcemente la struttura nella sua posizione di riposo, riducendo i carichi d'urto sull'intero sistema. Questa tecnologia è altamente efficace in aree con significative fluttuazioni del livello dell’acqua, come bacini artificiali o zone di macro-marea.
Le tradizionali tattiche di ormeggio per dislocamento pesante utilizzano platine in cemento e catene a maglie per carichi pesanti. Questo approccio fornisce una potenza di tenuta affidabile in varie condizioni del fondale marino. Tuttavia, richiede un’impronta significativa sul fondale marino e una manutenzione continua per garantire che le catene rimangano sicure e intatte.
L'usura della catena e la necessità di protezione catodica comportano oneri di manutenzione continui. I gestori delle strutture devono ispezionare regolarmente le catene per verificare l'assottigliamento, soprattutto nella zona in cui la catena incontra il fondale marino, e sostituire gli anodi sacrificali per prevenire una rapida corrosione galvanica dell'attrezzatura di ormeggio.
L'ormeggio moderno richiede un'integrazione completa dei servizi. I progetti strutturali devono includere vasche di servizio continue e accessibili e condotti interni all'interno della struttura del pontone. Ciò consente l'instradamento sicuro di energia ad alta tensione, acqua potabile, linee antincendio, fibre ottiche e sistemi di pompaggio delle acque nere senza ingombrare la superficie del ponte.
Fosse di servizio adeguatamente progettate proteggono elementi vitali L'attrezzatura marina è protetta dall'esposizione all'acqua salata e da danni fisici, consentendo al personale di manutenzione un facile accesso per riparazioni e aggiornamenti. Le piastre di copertura in alluminio con rivestimento antiscivolo garantiscono un accesso pedonale sicuro e allo stesso tempo proteggono i servizi sottostanti.

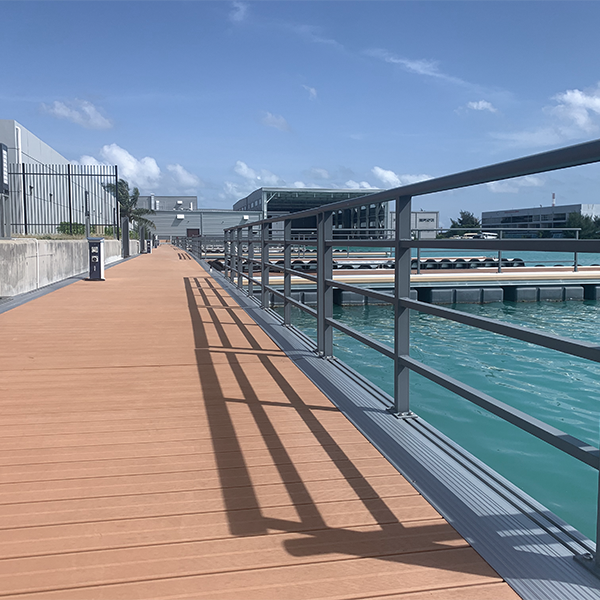

La scelta del decking influisce sia sulla sicurezza che sull’estetica. Il grigliato in microrete FRP (plastica rinforzata con fibra di vetro) offre un'eccellente resistenza allo scivolamento, trasmissione della luce e bassa manutenzione. Il legname di legno composito offre un aspetto tradizionale con una maggiore durata, mentre i legni duri esotici provenienti da fonti sostenibili come l'Ipe offrono un'estetica premium e una durata eccezionale in ambienti marini difficili.
Le opzioni di personalizzazione aumentano l'attrattiva della struttura. L'illuminazione a binario LED perimetrale integrata migliora la sicurezza e l'atmosfera durante le operazioni notturne. Il rivestimento in alluminio verniciato a polvere e la fascia architettonica forniscono una finitura lucida e professionale agli elementi strutturali, nascondendo alla vista le linee di servizio e l'hardware di collegamento.
Materiale della pavimentazione |
Resistenza allo scivolamento |
Livello di manutenzione |
Aspettativa di vita |
|---|---|---|---|
Microrete FRP |
Eccellente |
Molto basso |
25+ anni |
Legname composito |
Bene |
Basso |
15-20 anni |
Legno duro esotico (Ipe) |
Moderare |
Medio (oliatura richiesta) |
Oltre 30 anni |
La specificazione di bitte con portata nominale, bitte a doppia direzione e piastre strutturali pesanti imbullonate garantisce che le navi rimangano ormeggiate in modo sicuro durante le condizioni meteorologiche avverse. L'hardware deve corrispondere ai carichi previsti delle classi di navi target. L'ormeggio di un superyacht richiede massicce bitte in acciaio fuso imbullonate direttamente nel telaio strutturale in cemento, mentre uno scivolo per piccole imbarcazioni necessita solo di bitte standard in alluminio.
Le gomme a forma di D, i parabordi elastomerici e i paraurti angolari personalizzati proteggono sia la struttura galleggiante che gli scafi delle navi ormeggiate dai danni da impatto. Un parafango adeguato assorbe l'energia cinetica durante le manovre di attracco, riducendo l'usura di tutte le risorse. I parabordi devono essere estrusi in gomma EPDM resistente ai raggi UV per prevenire il degrado e il trasferimento del colore sugli scafi bianchi delle barche.
Specificare un sistema di ormeggio senza dati accurati sul fondale marino presenta gravi rischi. Colpire prematuramente il substrato roccioso durante l'infissione dei pali o incontrare limo instabile durante l'implementazione dei blocchi di ancoraggio può interrompere l'installazione e richiedere costose riprogettazioni. È necessario comprendere le realtà geotecniche prima di finalizzare le specifiche degli ancoraggi.
Richiedere un campionamento completo del carotaggio e la modellazione idrodinamica prima dell'approvvigionamento. Rilievi batimetrici accurati garantiscono che l'architettura di ormeggio selezionata sia in linea con i vincoli fisici del sito. Gli ingegneri utilizzano questi dati per determinare la lunghezza esatta dei pali richiesti o il peso necessario dei piombini di cemento per ottenere la forza di tenuta richiesta.
La stagnazione dei progetti spesso deriva da problemi di autorizzazione riguardanti gli habitat marini. Le preoccupazioni relative alla penetrazione della luce, al danneggiamento bentonico e alla lisciviazione dei materiali possono ritardare o far deragliare le installazioni. La gestione delle normative ambientali richiede una pianificazione proattiva e una conoscenza approfondita delle restrizioni ecologiche locali.
Seleziona materiali che affrontino direttamente le preoccupazioni ambientali. L'utilizzo della pavimentazione in FRP che trasmette la luce consente alla luce solare di raggiungere le praterie di alghe sotto il molo. La specifica di componenti non tossici e di blocchi di galleggiamento incapsulati semplifica il processo di autorizzazione e garantisce il rispetto delle protezioni ecologiche locali.
Condurre indagini geotecniche e batimetriche complete per stabilire dati di riferimento accurati per la progettazione dell'ormeggio.
Calcola i requisiti precisi di carico permanente e mobile per selezionare i materiali dei pontoni e le altezze del bordo libero appropriati per le tue navi target.
Specifica connessioni elastomeriche per carichi pesanti per gestire le forze di torsione e taglio nei sistemi multi-unità.
Integra trincee accessibili durante la fase di progettazione iniziale per proteggere le attrezzature essenziali e semplificare la manutenzione futura.
Seleziona materiali rispettosi dell'ambiente, come le terrazze che trasmettono la luce, per accelerare il processo di autorizzazione e proteggere gli habitat marini.
R: Il calcestruzzo strutturale offre un elevato rapporto massa/dislocamento, garantendo uno smorzamento delle onde superiore, stabilità eccezionale ed estrema longevità nelle applicazioni commerciali pesanti.
R: I sistemi di ormeggio elastici riducono al minimo l'impronta del fondale marino e riducono il disturbo bentonico, rendendoli ideali per proteggere le barriere coralline e le praterie di fanerogame marine rispetto alle tradizionali configurazioni a catena e blocco.
R: L'altezza del bordo libero determina la distanza dall'acqua al ponte. Deve corrispondere alle classi di navi target per garantire un imbarco sicuro, con bordo libero basso per le piccole imbarcazioni e bordo libero alto per le navi commerciali.
R: I giunti flessibili collegano le sezioni del pontone, assorbendo l'energia cinetica derivante dall'azione delle onde e prevenendo fessurazioni strutturali consentendo il movimento controllato tra le unità rigide.
R: Prevenire la corrosione galvanica garantendo un adeguato isolamento elettrico tra i diversi metalli nell'acqua e utilizzando un'adeguata protezione catodica, come gli anodi sacrificali.
