현대식 요트 선착장에는 부유식 플랫폼 이상의 것이 필요합니다. 부력, 구조적 안정성, 안전한 선박 접근, 안정적인 계류 및 실용적인 유틸리티 연결을 결합한 잘 설계된 시스템이 필요합니다. 각 구성 요소는 변화하는 수위, 환경 부하 및 다양한 선박의 요구 사항을 수용하기 위해 함께 작동해야 합니다.
새로운 요트 선착장을 개발하든, 기존 시설을 확장하든, 기존 도킹 시스템을 업그레이드하든, 올바른 선택 마리나 플로팅 도크는 현장 조건, 선박 요구 사항, 마리나 레이아웃 및 장기 유지 관리를 신중하게 고려해야 합니다.
이 가이드에서는 플로팅 폰툰 시스템의 주요 구성 요소, 성능에 영향을 미치는 엔지니어링 요소, 마리나 프로젝트에 적합한 구성을 선택하는 방법을 살펴봅니다.
플로팅 폰툰 시스템은 여러 개의 상호 연결된 구성 요소로 구성됩니다. 해당 사양은 의도된 서비스 수명 동안 적절한 부력, 안전한 접근 및 안정적인 성능을 보장하도록 조정되어야 합니다.
플로트 모듈은 폰툰 구조, 사용자, 장비 및 기타 작동 하중을 지지하는 부력을 제공합니다. 프로젝트 요구 사항에 따라 플로팅 시스템은 HDPE 플로트 모듈 또는 엔지니어링 콘크리트 폰툰을 사용할 수 있습니다.
HDPE 플로트는 모듈식 부유 구조물에 적합할 수 있는 반면, 콘크리트 폰툰은 다양한 구조 및 하중 지지 특성이 필요한 프로젝트에 고려될 수 있습니다. 적절한 솔루션은 의도된 적용 분야, 환경 노출, 적재 조건 및 유지 관리 요구 사항에 따라 달라집니다.
플로트 모듈을 선택할 때 엔지니어는 총 설계 하중, 예비 부력, 건현, 안정성 및 고르지 못한 하중의 영향을 평가해야 합니다. Horizon Marina 둘러보기 HDPE 플로터 및 잠재적인 솔루션을 비교하기 위한 콘크리트 폰툰 옵션.
데크는 폰툰의 보행 표면을 형성하며 사용자 안전, 편안함 및 유지 관리 요구 사항에 직접적인 영향을 미칩니다. 일반적인 옵션에는 목재, 복합 재료, 알루미늄이 포함되며 최종 선택은 프로젝트의 설계 선호도와 운영 환경에 따라 결정됩니다.
요트 정박지의 경우 중요한 고려 사항으로는 습한 조건에서의 미끄러짐 방지, 배수, UV 노출에 대한 저항성, 해당되는 경우 부식 성능 및 교체 용이성이 있습니다. 데크는 지지 구조물과 예상되는 보행자 또는 장비 하중과도 호환되어야 합니다.
적합한 재료를 선택하면 외관, 내구성 및 수명주기 비용의 균형을 맞추는 데 도움이 됩니다. Horizon Marina 둘러보기 데크 솔루션입니다 . 플로팅 도크 및 통로 애플리케이션을 위한

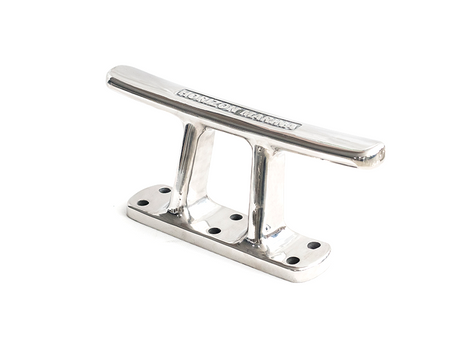

계류 클릿과 볼라드는 선박을 폰툰 시스템에 고정하기 위한 부착 지점을 제공합니다. 이들의 선택은 예상되는 선박 크기, 계류 배치, 라인 하중 및 작동 조건을 기반으로 해야 합니다.
요트 정박지의 경우 단순히 더 강력한 하드웨어를 설치하는 것만으로는 충분하지 않습니다. 부착 지점, 지지 구조 및 연결부는 계류력을 시스템을 통해 안전하게 전달할 수 있도록 설계되어야 합니다.
올바른 위치 지정은 선박 접근을 개선하고 보행자 이동에 대한 방해를 줄이는 데도 도움이 됩니다. Horizon Marina의 리뷰 계류용 클리트 솔루션입니다. 계류 배치를 계획할 때
유틸리티 받침대는 필요한 경우 개별 정박지에 전력, 식수 및 데이터 연결을 제공할 수 있습니다. 이러한 시설은 요트 소유자의 편의성을 향상시키고 마리나의 일상적인 운영을 지원합니다.
이들 위치는 정박 규모, 선박 접근, 보행자 동선 및 서비스 경로에 따라 조정되어야 합니다. 전기 보호, 적절한 해양 등급 장비, 안전한 케이블 및 파이프 라우팅은 습한 환경에서 특히 중요합니다.
또한 유틸리티 연결은 케이블, 파이프 또는 부속품에 과도한 응력을 발생시키지 않고 폰툰 움직임을 수용해야 합니다. Horizon Marina 둘러보기 서비스 받침대 솔루션입니다. 마리나 유틸리티 계획을 위한

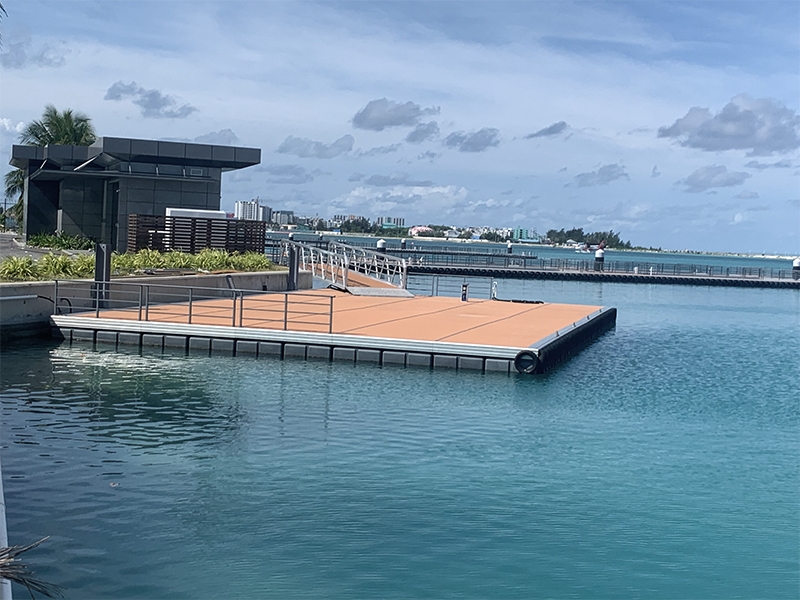

통로는 떠 있는 폰툰을 해안이나 기타 고정 구조물에 연결합니다. 이는 수위 변화와 폰툰과 육지 사이의 상대적인 움직임을 수용하면서 안전한 보행자 접근을 제공합니다.
필요한 통로 길이, 경사, 너비, 난간, 표면 마감 및 연결 세부 사항은 현장 조건과 해당 접근성 및 안전 요구 사항에 따라 다릅니다. 조석 변화는 하루 종일 통로의 작동 각도에 영향을 미치기 때문에 특히 중요합니다.
상당한 수위 변화가 있는 프로젝트의 경우 통로와 해안 연결은 독립적인 구성 요소가 아닌 완전한 부유 시스템의 일부로 평가되어야 합니다.
Horizon Marina 둘러보기 통로 및 교량 솔루션입니다. 정박지 접근 애플리케이션을 위한
가이드 파일과 앵커링 시스템은 수위 변화에 따라 필요한 수직 이동을 허용하면서 폰툰 이동을 제어하는 데 도움이 됩니다.
가이드파일은 예상되는 횡하중, 수심, 토양상태, 파일 매립 및 요구되는 이동 범위에 따라 설계되어야 합니다. 현장 배치 및 환경 조건에 따라 적절한 경우 앵커링 시스템을 사용할 수도 있습니다.
파일 유도 방식과 기타 계류 방식 사이의 선택은 파도 작용, 해류, 해저 특성, 항해 요구 사항 및 유지 보수 접근을 고려해야 합니다. Horizon Marina 둘러보기 파일 가이드 및 앵커링 시스템 . 관련 장비의
적합한 플로팅 폰툰 시스템을 선택하려면 제품 재질과 치수를 비교하는 것 이상이 필요합니다. 엔지니어는 설계를 마무리하기 전에 환경 조건, 구조 성능, 기초 요구 사항 및 유틸리티 안전을 평가해야 합니다.
주변 수역 환경은 폰툰 안정성, 계류 하중 및 장기 성능에 직접적인 영향을 미칩니다. 주요 요소는 다음과 같습니다.
조석 범위 및 수위 변화: 필요한 수직 이동, 통로 형상 및 작동 건현을 결정합니다.
파도 조건: 파도 높이, 주기, 방향 및 선착장 유역이 제공하는 보호 수준을 고려하십시오.
바람과 해류: 폰툰 시스템과 정박된 선박에 작용하는 힘을 평가합니다.
선박 생성 파도: 해당되는 경우 항적, 통과 교통 및 프로펠러 유발 효과를 설명합니다.
극한 기후: 적용 가능한 폭풍 조건과 폰툰, 연결부, 파일 및 앵커링 시스템에 대한 결과적인 하중을 평가합니다.
보호된 레크리에이션 정박지와 노출된 해안 시설에는 상당히 다른 설계 접근 방식이 필요할 수 있습니다. 따라서 폰툰 구성을 선택하기 전에 환경 조건을 평가해야 합니다.
구조 설계는 플로팅 시스템이 적절한 안정성과 안전한 접근을 유지하면서 의도한 하중을 지탱할 수 있도록 보장해야 합니다.
중요한 고려 사항은 다음과 같습니다.
부력 및 예비 건현: 구조물, 사용자, 장비 및 기타 특정 하중에 대한 충분한 지지를 제공합니다.
비대칭 하중 하에서의 안정성: 고르지 않은 보행자 분포, 장비 배치 및 선박 관련 하중을 평가합니다.
구조적 강도 및 피로 저항: 반복 하중, 파동 작용, 진동 및 장기적인 재료 성능을 고려합니다.
모듈 연결: 연결 강도, 이동 호환성 및 인접 섹션 간의 하중 전달을 확인합니다.
계류 하중: 클리트, 볼라드, 고정 구성품 및 지지 구조물이 예상되는 힘에 맞게 설계되었는지 확인하십시오.
통로 연결: 안전한 접근을 방해하지 않고 필요한 상대 이동을 허용합니다.
설계 하중 및 허용 기준은 프로젝트별 엔지니어링 계산 및 해당 지역 표준을 통해 설정되어야 합니다. 고정 하중 또는 건현 값은 모든 선착장에 보편적으로 적용되어서는 안 됩니다.
가이드 파일이나 기타 해저 지지 앵커링 장치를 사용하는 시스템의 경우 지질 공학적 조건은 설계, 설치 및 유지 관리에 큰 영향을 미칠 수 있습니다.
시스템을 완성하기 전에 엔지니어는 다음을 평가해야 합니다.
토양 프로파일 및 파일 주행성.
파일 매립 및 측면 저항이 필요합니다.
파일 및 해저 침식 주변의 잠재력을 조사합니다.
기존 해저 수위 및 수심.
항해 허가 및 수중 기반 시설과의 충돌 가능성.
향후 유지보수 준설 및 해저 상태의 변화.
이러한 평가는 제안된 고정 장치가 현장에 적합한지, 추가적인 기초 조치가 필요한지 여부를 결정하는 데 도움이 됩니다.
유틸리티 통합은 폰툰 레이아웃이 완료된 후에 추가하기보다는 초기 설계에 포함되어야 합니다.
전기 케이블, 수도관 및 데이터 연결에는 폰툰 이동을 수용할 수 있는 충분한 유연성이 필요합니다. 또한 해당 경로는 마리나 사용자에게 위험을 초래하지 않고 검사, 유지 관리 및 교체가 가능해야 합니다.
기타 고려 사항에는 해양에 적합한 전기 보호, 안전한 보행자 접근, 비상 장비, 필요한 경우 화재 방지, 해당 선착장, 건물 및 전기 규정 준수가 포함됩니다.
대형 요트를 서비스하는 시설의 경우, 유틸리티 용량과 서비스 위치는 예상되는 선박 요구 사항 및 정박 배치에 맞춰 조정되어야 합니다.

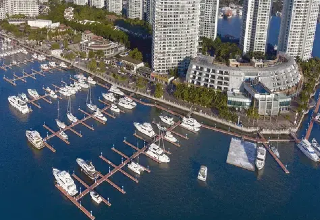

최고의 플로팅 폰툰 레이아웃은 선박 크기, 정박 용량, 수심, 사용 가능한 해안가, 항해 경로 및 의도된 서비스에 따라 달라집니다. 소형 레저용 보트에 적합한 레이아웃은 대형 요트용으로 설계된 정박지에는 적합하지 않을 수 있습니다.
핑거 피어는 주요 통로에서 확장되어 개별적인 정박 공간을 만듭니다. 이 구성은 적절한 부두의 양쪽을 따라 접근할 수 있고 사용 가능한 유역을 효율적으로 사용할 수 있기 때문에 레크리에이션 및 요트 선착장에서 일반적으로 사용됩니다.
설계자는 핑거 피어 길이, 정박 폭, 페어웨이 간격, 선박 기동성 및 주 폰툰 구조로 전달되는 하중을 평가해야 합니다.
T자형 레이아웃은 특정 수변 형상 및 정박 요구 사항에 맞게 유연한 배치를 제공할 수 있습니다. 현장에 따라 접근 경로를 구성하거나 다양한 선박 크기를 수용하는 데 도움이 될 수 있습니다.
설계에는 선회 공간, 항해 여유 공간, 계류 장치 및 폰툰 섹션 사이의 교차점에 작용하는 힘을 고려해야 합니다.
평행 접안은 선박을 폰툰이나 물가 가장자리를 따라 배치합니다. 특정 선박 유형, 좁은 수로, 서비스 지역 또는 이용 가능한 해안선이 레이아웃에 영향을 미치는 장소에 적합할 수 있습니다.
이 배치를 선택하기 전에 계획자는 선박 접근, 수심, 계류 하중, 보행자 순환 및 안전한 조종에 필요한 공간을 확인해야 합니다.
파도 보호가 우선시되는 경우, 구조적 및 수력학적 설계가 허용하는 경우 플로팅 폰툰을 적절한 방파제 배치와 나란히 또는 통합하는 것을 고려할 수 있습니다.
설계에서는 파도 전달, 반사, 유역 내 순환, 폰툰과 파도 보호 구조물 사이에 전달되는 하중을 고려해야 합니다. 모든 폰툰 시스템이 방파제와의 직접 통합에 적합한 것은 아니므로 전체 배치에는 프로젝트별 평가가 필요합니다.
Horizon Marina 둘러보기 방파제 및 파도 감쇠기 솔루션을 제공합니다 . 정박지 보호 요구 사항을 평가할 때
대형 요트 시설에서는 일반적으로 선박 크기, 배수량, 흘수, 계류 하중, 접근 장치 및 유틸리티 수요에 대한 보다 세부적인 조정이 필요합니다.
설계팀은 선박의 예상 작동 프로필, 정박 기하학적 구조, 펜더 및 계류 장치, 통로 접근, 전기 및 수도 서비스 용량을 고려해야 합니다.
대형 선박은 표준 레크리에이션 보트와 다른 하중 및 작동 요구 사항을 부과할 수 있습니다. 따라서 폰툰 시스템은 데크 치수만을 기준으로 선택하기보다는 대상 선박 프로필을 중심으로 설계해야 합니다.
서비스 폰툰은 장비 접근, 유지 관리 및 유틸리티 서비스와 같은 특정 선착장 운영을 지원합니다. 허용되는 경우와 필요한 안전, 환경 및 규제 조항이 충족될 수 있는 경우 연료 관련 시설도 고려할 수 있습니다.
이러한 설치에는 전용 레이아웃, 접근 통제, 특수 장비 및 추가 환경 보호 장치가 필요할 수 있습니다. 해양 연료 공급과 관련된 프로젝트의 경우 Horizon Marina를 살펴보세요. 연료 폰툰 솔루션.
재료 선택은 구조적 요구 사항, 해양 노출, 의도된 유지 관리 전략 및 전체 프로젝트 예산을 반영해야 합니다.
알루미늄 폰툰 구조는 낮은 구조적 무게, 부식 관리 및 유연한 구성이 중요한 곳에 적합할 수 있습니다. HDPE 플로트는 모듈식 플로팅 장치를 지원할 수 있는 반면, 콘크리트 폰툰은 다양한 하중 및 구조적 요구 사항이 있는 프로젝트에 적합할 수 있습니다.
모든 선착장에 가장 적합한 단일 재료는 없습니다. 최종 선택에서는 지지 프레임, 부양 구성 요소, 데크, 연결부, 계류 장비 및 예상되는 환경 부하를 포함한 전체 시스템을 고려해야 합니다.
모듈식 구조는 향후 확장을 위한 유연성도 제공할 수 있습니다. 수요 변화에 따라 산책로나 정박 구역을 추가하여 정박지를 단계적으로 개발할 수 있습니다. 그러나 연결, 하중 경로, 항해 여유 공간 및 앵커링 배열이 계획된 구성을 수용할 수 있도록 원래 설계 중에 향후 확장을 고려해야 합니다.
잘 조화된 따라서 요트 마리나 폰툰 솔루션은 단순히 개별 부유 제품이 아닌 전체 마리나 인프라의 일부로 평가되어야 합니다.
잘 설계된 플로팅 폰툰 시스템이라도 정기적인 검사와 유지보수가 필요합니다. 계획된 유지 관리 프로그램은 성능 저하를 조기에 식별하고 보다 안전하고 안정적인 작동을 지원합니다.
마리나 운영자는 다음을 포함하는 검사 절차를 수립해야 합니다.
폰툰 프레임, 부양 부품 및 눈에 보이는 손상 흔적.
연결부, 패스너, 경첩 및 기타 움직이는 구성 요소.
계류 클리트, 볼라드, 앵커링 시스템 및 가이드 파일.
통로 연결부, 난간 및 보행 표면.
전기 장비, 유틸리티 연결 및 노출된 서비스 라인.
데크 상태, 배수 및 미끄러짐 위험.
해양 성장, 잔해 축적, 건현 또는 정렬의 변화.
악천후, 비정상적인 수위 변화 또는 선박 영향 후에는 추가 검사가 필요할 수 있습니다. 침수된 구성품의 유지 관리는 해당 환경 규정을 준수하는 방법을 사용하여 수행해야 합니다.
유지 관리 요구 사항은 재료 선택, 작동 조건 및 사용 강도에 따라 다릅니다. 다양한 시스템의 초기 비용을 비교할 때 이러한 요소를 고려해야 합니다.
적합한 제조업체를 선택하는 것은 안정적인 요트 정박지를 개발하는 중요한 단계입니다. 제품 품질 외에도 구매자는 프로젝트 요구 사항을 이해하고 시스템의 다양한 구성 요소를 조정하는 공급업체의 능력을 평가해야 합니다.
결정을 내리기 전에 다음 사항을 고려하십시오.
엔지니어링 및 맞춤화: 제조업체가 필요한 폰툰 치수, 적재 조건, 건현, 정박 레이아웃 및 현장 제약 조건을 수용할 수 있습니까?
제품 범위: 공급업체가 폰툰, 통로, 데크, 다용도 받침대, 계류 장비 및 고정 장비를 조정할 수 있습니까?
기술 문서: 제조업체가 관련 도면, 사양, 재료 정보 및 지원 엔지니어링 문서를 제공할 수 있습니까?
표준 및 규정 준수: 제안된 설계 및 구성 요소가 해당 프로젝트 표준 및 현지 규제 요구 사항에 적합합니까?
프로젝트 경험: 공급업체가 관련 설치, 유사한 애플리케이션 또는 의도한 선박 유형에 대한 경험을 보여줄 수 있습니까?
유지 관리 및 지원: 프로젝트 운영 기간 동안 교체 구성 요소, 유지 관리 지침 및 기술 지원이 제공됩니까?
개별 구성요소와 통합을 모두 이해하는 공급업체와 협력하면 프로젝트 조정을 단순화하고 설치 중 호환성 문제를 줄이는 데 도움이 됩니다.
Horizon Marina는 다양한 워터프론트 용도에 적합한 플로팅 폰툰 제품 및 관련 마리나 장비를 제공합니다. 우리를 탐험해보세요 요트 마리나 폰툰 솔루션은 마리나 산책로 프로젝트를 위한 제품 옵션을 검토합니다.
요트 정박지용 플로팅 폰툰 시스템은 부력, 구조적 성능, 선박 접근, 계류 요구 사항, 유틸리티 및 장기 유지 관리의 균형을 맞춰야 하는 통합 인프라 솔루션입니다.
올바른 설계는 현장 환경과 의도된 선박 프로필을 명확하게 이해하는 것에서 시작됩니다. 플로트 모듈 및 데크 선택부터 기초 조건 평가 및 적합한 마리나 레이아웃 선택에 이르기까지 각 결정은 전체 시스템의 성능에 기여합니다.
엔지니어링 요구 사항을 조기에 고려하고, 관련 구성 요소를 조정하고, 향후 유지 관리 및 확장을 계획함으로써 마리나 개발자는 프로젝트에 대해 더 나은 정보를 바탕으로 결정을 내릴 수 있습니다.
새로운 요트 선착장을 계획 중이거나 기존 시설을 업그레이드하려는 경우, 이곳을 방문해 보세요. Horizon Marina는 귀하의 프로젝트 요구 사항에 맞는 플로팅 폰툰 시스템 및 관련 마리나 장비를 탐색합니다.
비용은 전체 치수, 구조 설계, 재료, 필요한 하중 용량, 앵커링 배열, 데크, 통로, 유틸리티, 현장 조건, 운송 및 설치 요구 사항에 따라 달라집니다. 프로젝트별 견적은 의도한 레이아웃과 운영 환경을 기반으로 해야 합니다.
예, 시스템이 현장의 조석 범위 및 예상되는 움직임에 맞게 설계된 경우 부유형 폰툰은 변화하는 수위를 수용할 수 있습니다. 통로, 가이드 파일, 고정 장치 및 유틸리티 연결은 모두 해당 움직임과 호환되어야 합니다.
가장 적합한 레이아웃은 선박 크기, 사용 가능한 수역, 수심, 항해 요구 사항, 정박 용량 및 운영 요구 사항에 따라 다릅니다. 핑거 피어는 많은 선착장에서 흔히 사용되는 반면, 평행 정박, T자형 구성 및 특수 정박은 다른 현장 조건에 적합할 수 있습니다.
아마도 그렇습니다. 업그레이드에는 기존 구조, 수심, 해저 상태, 계류 장치, 유틸리티, 접근 및 해당 허가에 대한 평가가 필요합니다. 기존 파일이나 인프라는 제안된 설계에 대해 상태와 용량이 검증된 경우에만 재사용되어야 합니다.
일상적인 유지 관리에는 일반적으로 구조 연결, 데크, 계류 하드웨어, 가이드 파일, 앵커 구성 요소, 통로 및 유틸리티 연결 검사가 포함됩니다. 검사 빈도 및 유지 관리 절차는 현지 환경, 작동 강도, 제조업체 지침 및 해당 규정을 반영해야 합니다.
